Produktivität und Ergebnis im Fokus CORiTEC® AM100

Herstellung von
Ti-Einheiten

Herstellung von
CoCr-Einheiten

Dental-
konstruktionen

Kartuschen-
system

CORiTEC AM100

LPBF-SYSTEM
Auf Laser Powder Bed Fusion basierende Technologie

i-ProMelt (CoCr) / i-ProFuse (Ti)
Dentallegierungspulver zur Herstellung von Zahnersatz im Laserschmelzverfahren

ADDITIVE FERTIGUNG
Schicht für Schicht aufgebaut auf der Grundlage digitaler CAD-Konstruktionsdaten

Innovatives Pulvermanagement
A
utomatisierter und geschlossener Pulverkreislauf

Produktivität und Ergebnis CORiTEC® AM100 HIGHLIGHTS

  • Komplexe CoCr-Dentalkonstruktionen können einfach hergestellt werden
  • Bis zu 250 Dentaleinheiten pro Bearbeitungsvorgang
  • Bis zu 500  dentale Zahneinheiten pro Tag
  • Schnelles Prototyping
  • Kleinserien und Sonderanfertigungen
  • Fertigung hochkomplexer, dentaler Konstruktionen
  • Integrierter Pulvervorrat
  • Herausnehmbares Baumodul
  • Intuitive Maschinenbedienung
Konfigurieren
CORiTEC AMpure (lite)

INNOVATIVES KARTUSCHENSYSTEM
Überschüssiges Material wird in der Vorratskartusche gesammelt

INTEGRIERTE ULTRASCHALL-SIEBEINHEIT
Aufbereitetes Pulver wird durch die integrierte Ultraschall-Siebeinheit aufbereitet

HANDHABUNG DES PULVERS *
Kein direkter Pulverkontakt

MASSIVE MATERIALEINSPARUNG
Gesiebtes und recyceltes Pulver kann für den nächsten Druckauftrag wiederverwendet werden

Produktivität und Ergebnis CORiTEC® AMpure HIGHLIGHTS

  • Auspackstation mit Ultraschall-Siebstation zur Pulveraufbereitung*
  • Die perfekte Synergie mit dem Laser-Powder-Bed-Fusion-Drucksystem und der anschließenden Reinigung der Bauteile ohne Pulverkontakt
  • Vollautomatisches Auffangen des überschüssigen Pulvers in der Überlaufkartusche

* Auspackstation nur in AMpure integriert

CORiTEC AM100 – CORiTEC AMpure – Set
Nachbearbeitung mit CORiTEC 350i PRO/PRO+
Nachbearbeitung mit CORiTEC 650i

Produktivität und Ergebnis Hybrid Bearbeitung

  • Perfekt vorbereitete und im additiven Verfahren hergestellte Einheiten für die Fräsnachbearbeitung
  • Zentriergeometrien ermöglichen eine optimale Orientierung im Haltersystem
  • Im LPBF-Verfahren gefertigte Restaurationen werden direkt auf den Maschinen der CORiTEC 350i / CORiTEC 650i-Serien nachgefräst
  • Hohe Präzision und exzellente  Oberflächengüte durch perfekte Frässtrategien
  • Hochwertiger Zahnersatz durch optimale Kombination von Additiv- und Subtraktivtechnologien
200

W
Faserlaser

500

Einheiten
pro Tag

20-80

μm
Schichthöhe

70

µm
Fokusdurchmesser

Produktivität und Ergebnis MAXIMIEREN DER LEISTUNG

CORiTEC AM100 arbeitet nach dem Laser-Powder-Bed-Fusion-Verfahren. Bei diesem Verfahren schmilzt ein 200-Watt-Faserlaser mit einem Fokusdurchmesser von 70 µm das Pulvermaterial Schicht für Schicht auf. Dies ermöglicht die Herstellung komplexester Geometrien auf einer Fläche von 150 x 150 x 150 mm. Diese moderne Technologie verbindet Schnelligkeit und Nachhaltigkeit und führt zu einer kosteneffizienten Herstellung von Zahnrestaurationen.

Konfigurieren

Hybridbearbeitung

Hybrid-Abutment

Implantatprothetik

Teleskoptechnik

Vollautomatisierung breiter Indikationsbereich

CORiTEC AM100 ist optimal auf das i-ProMelt (CoCr) und i-ProFuse (Ti) Dentallegierungspulver zur Herstellung von Zahnersatz im Laserschmelzverfahren abgestimmt.

Indikationen:

  • Kronen, Brücken
  • Inlays, Onlays, Veneers
  • Teleskoptechnik
  • Modellguss
  • Abutments
  • Implantatprothetik
Konfigurieren
CORiTEC AM100 – Pulver

Anwendungsbereiche

Neben Soft- und Hardware ist insbesondere das Material von großer Bedeutung für den Produktionserfolg.Die CoCr- und Ti- Pulver i-ProMelt und i-ProFuse, sind auf die CORiTEC AM100 und deren Parameter zertifizierte und qualitätsgeprüfte Pulver zum Aufbau von Dentalapplikationen.

In der bewährten Kartusche startbereit geliefert, kann das Material direkt dem Prozess zugeführt werden, ohne umständliches Befüllen von Zylindern oder Baukammern der Maschinen. Das Pulver verfügt über exzellente Prozess- und Fließeigenschaften und sorgt mit einer Partikelgrößenverteilung von  10 – 30 µm für eine optimale Oberflächengüte.

Mit i-ProMelt und i-ProFuse lassen sich hochkomplexe Gerüste aufbauen! Somit bilden beide Pulverformen die perfekte Basis für eine Vielfalt an Verblendkeramiken und Kunststoffaufbau-ten, wie z.B. den Modellguss.

Highlights
  • optimale Oberflächenqualität durch hohe Fließfähigkeit und Korngrößenverteilung im Bereich von 10 – 30µm
  • hervorragende Verarbeitungseigenschaften
  • geeignet für hochkomplexe Gerüste wie Suprakonstruktionen, RPD-Gerüste, Primär- und Sekundärteile sowie Kronen und Brücken durch die Typ 5-Legierung nach DIN EN ISO22674
  • perfekte Basis für eine Vielzahl von Verblendkeramiken durch einen CTE-Wert von 14,5 (20 – 500 °C)
  • optimales Handling des Pulvermaterials durch passende Behälter für das CORiTEC AM Kartuschensystem (VPE 5 kg)

Maschinensoftware CORiTEC® AM100 HMI

Mit 6 Schritten zum Ergebnis

  • intuitive Bedienung der HMI
  • geführte Schrittabfolge
  • alle notwendigen Schritte im Überblick durch gleichbleibenden Aufbau der Oberfläche
  • optimale Übersicht durch Statusanzeige
  • permanente Baujobkontrolle
  • Anleitungen jederzeit abrufbar

Fernbeobachtung und -steuerung CORiTEC AMconnect

  • Ortsunabhänige Überwachung und eingeschränkte Steuerung des Druckjobs über mobile Geräte
  • Darstellung der Maschinenübersicht
  • Hinzufügen weiterer Maschinen, die separat angewählt werden können
  • Zugriff auf die Built-in Kamera der Prozesskammer
  • Statusabfrage der Druckjobs
Konfigurieren

Smarte High-End-Lösung iCAM AM laser

  • Moderne intuitiv zu bedienende Benutzeroberfläche
  • Bauteilanalyse und Reparatur durch integrierten MeshFixer
  • Schnelle Vorbereitung der Plattform durch Drag & Drop und automatische oder manuelle Verschachtelung der Bauteile
  • Ausrichten, Skalieren und Kopieren der Bauteile automatisch oder manuell möglich
  • Kritische Bereiche werden automatisch erkannt und, wenn notwendig, mit Supportstrukturen unterstützt
  • Perfekte Hatchingparameter für das empfohlene Pulver i-ProMelt
  • 30 Tage Testinstallation der Vollversion möglich
Konfigurieren
iCAM AM
iCAM AM

iCAM AM laser

iCAM AM laser ist unsere perfekt auf den CORiTEC AM100 abgestimmte Softwarelösung zur schnellen Vorbereitung Ihrer Druckjobs. iCAM AM laser ist mit allen Features und Automatismen ausgestattet, die für den Herstellungsprozess ihrer Bauteile erforderlich sind.

iCAM AM laser basiert auf modernster Softwarearchitketur in einer Windowsumgebung.

Offene Schnittstellen Integrierter Hybrid-Workflow

imes-icore bietet mit dem 3D-Drucker CORiTEC AM100 und der Auspackstation CORiTEC AMpure einen durchdachten und integrierten CAD/CAM Workflow. Durch intuitive und einfache Aufbereitung von digitalen CAD-Konstruktionsdaten ist ein optimal abgestimmtes System entstanden.

Im Zusammenspiel mit den CORiTEC Frässystemen der Serie 350i / 650i werden durch das Nachfräsen von additv gedruckten Einheiten im Hybridverfahren neue Maßstäbe für hochwertigen Zahnersatz gesetzt, um eine absolut perfekte Passform und Oberflächenqualität zu erreichen.



Vollausstattung Zusätzliches Zubehör

Die Slicingsoftware iCAM AM wurde speziell auf den CORiTEC AM100 zugeschnitten und angepasst. Das speziell zusammengestellte Starter-Kit rundet das Gesamtpaket ab und ermöglicht den sofortigen Produktionsstart. Eine breite Palette von zusätzlichem Zubehör wie Absaugsystem, elektrischer Lifter, Glühofen, Stickstoffgenerator, Baumodule und Bauplatten sind ebenfalls erhältlich.

Konfigurieren

Zubehör

Starter Kit

Starten wie der Profi! Dank des umfangreichen Starterkits, ist Ihre 3D-Druck-Produktion mit nur wenigen Handgriffen sofort einsatzbereit. Es beinhaltet alle erforderlichen Komponenten und bietet die Möglichkeit der getrennten Nutzung beider Maschinen. Durch die Erweiterungsoptionen von zwei zusätzlich leeren Pulverkartuschen und einem Aufbaumodul, kann die CORiTEC AM Serie zudem parallel in Betrieb genommen werden.

  • Schulung zum CORiTEC Manufacturing Workflow
  • Erprobte Parameter zugeschnitten auf Ihre Fertigung
  • Persönliche Schutzausrüstung sowie benötigte Werkzeuge
  • 5er-Set Vorratsschnittstelle
  • 2er-Set Überlaufschnittstelle
  • 2er-Set Überlaufbehälter
  • 5er-Kartuschen-Set mit CoCr- oder Ti-Dentallegierungspulver
  • 10er-Pack Beschichtermedium
  • 2x 3er-Pack Substratplatte
  • Zubehör-Paket (Schutzausrüstung)
  • Bajonett-Verschluss
  • Elektrischer Hebelifter inkl. Baumodulgabel (nur im Starterkit L enthalten)

Zubehör

Baumodul:

  • 150 x 150 x 150 mm
  • Integrierter Anschluss für das Bauplattform- und Atmosphärenausgleichsverfahren
  • Mit dem Bajonettverschluss wird die Substratplatte im Baumodul der AM100 befestigt

Zubehör

Heizmodul:

  • 150 x 150 x 150 mm
  • Für bessere Ergebnisse durch Drucken mit optimierten Temperaturen (min. 80°C / max. 200°C)
  • Vorheizzeit: < 60 Minuten

Zubehör

Lab-Modul:

  • Baufläche: 78 x 53 mm (L x B)
  • Nutzung weiterer Pulvermaterialien ohne aufwendigen Materialwechsel
  • Integrierter Pulvervorrat
  • Entnehmbarer Überlaufbehälter
  • Bauhöhe: 90 mm bei 1,5-facher Dosierung

Zubehör

Substratplatte | 3er-Pack:

  • Abmessungen: 152 x 30 x 152 mm (B x H x T)
  • bietet die perfekte Grundlage zum Verschweißen von Bauteilen
  • Vermeidung von Verzug sowie eine optimale Wärmeableitung

Zubehör

Ersatzkartuschen für Vorrat & Überlauf:

  • ergonomische Handhabung bei max. 11 kg Füllmenge
  • integrierter NFC-Tag (keine Materialmischung möglich, Qualitätssicherung des Pulvers, autom. Schließzyklen-Erkennung, Füllstandsabfrage)

Zubehör

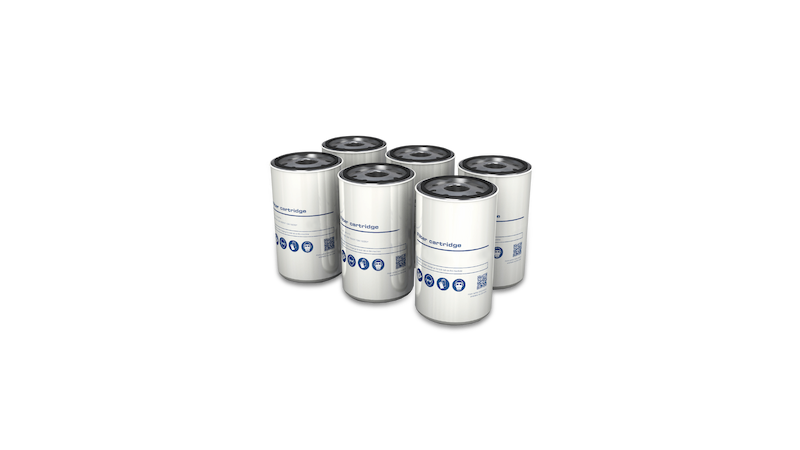

Hauptfilter | 6er-Paket:

  • Abmessungen: 135 x 235 x 135 mm
  • optimale Filterung des Schweißrauches zur Wiederverwendung des Gases

Zubehör

PSA-Paket für eine Person:

  • persönliche Schutzausrüstung für eine Person
  • 1 x Pulverkittel | 1 x Schutzbrille | 5 x Einweg-Atemschutzmaske
  • 1 x Packung Gummihandschuhe (L)

Zubehör

Elektrischer Hebelifter inkl. Baumodulgabel:

  • unkompliziertes Transportieren des Baumoduls mit einer Hubgeschwindigkeit von 100 mm/s (mit Last) bei einer Tragkraft von 80 kg
  • ergonomisch durch verstellbare Griffe

Zubehör

CoCr-Pulver-Verpackung :

  • Pulverinhalt pro Lagerbehälter: 5 kg
  • Geringe jährliche Maschinenauslastung: 6er-Pack (empfohlen)
  • Mittlere jährliche Maschinenauslastung: 9er-Pack (empfohlen)
  • Hohe jährliche Maschinenauslastung: 12er-Packung (empfohlen)

Alles auf einen Blick

  • Druckverfahren
    Laser-Powder-Bed-Fusion
  • Laserleistung
    200 W
  • Produktionsleistung / Tag
    bis zu 500 Einheiten in CoCr
  • Bauteile / Job
    bis zu 250 dentale Einheiten
  • Bauplatte
    quadratisch: 150 x 150 mm
    rund:  Ø 115 mm
  • Schichtdicke
    20 – 80  μm
  •
  • Fokusdurchmesser
    70 μm
  • Schutzgas
    Stickstoff
  • CAM Software
    iCAM AM Laser
    iCAM v5 Hybrid
  •
Konfigurieren

Verbindungs­anforderungen

  • Gewicht
    440 kg
  • Breite x Tiefe x Höhe
    110 x 79 x 190 cm
  • Stromversorgung
    230 V
