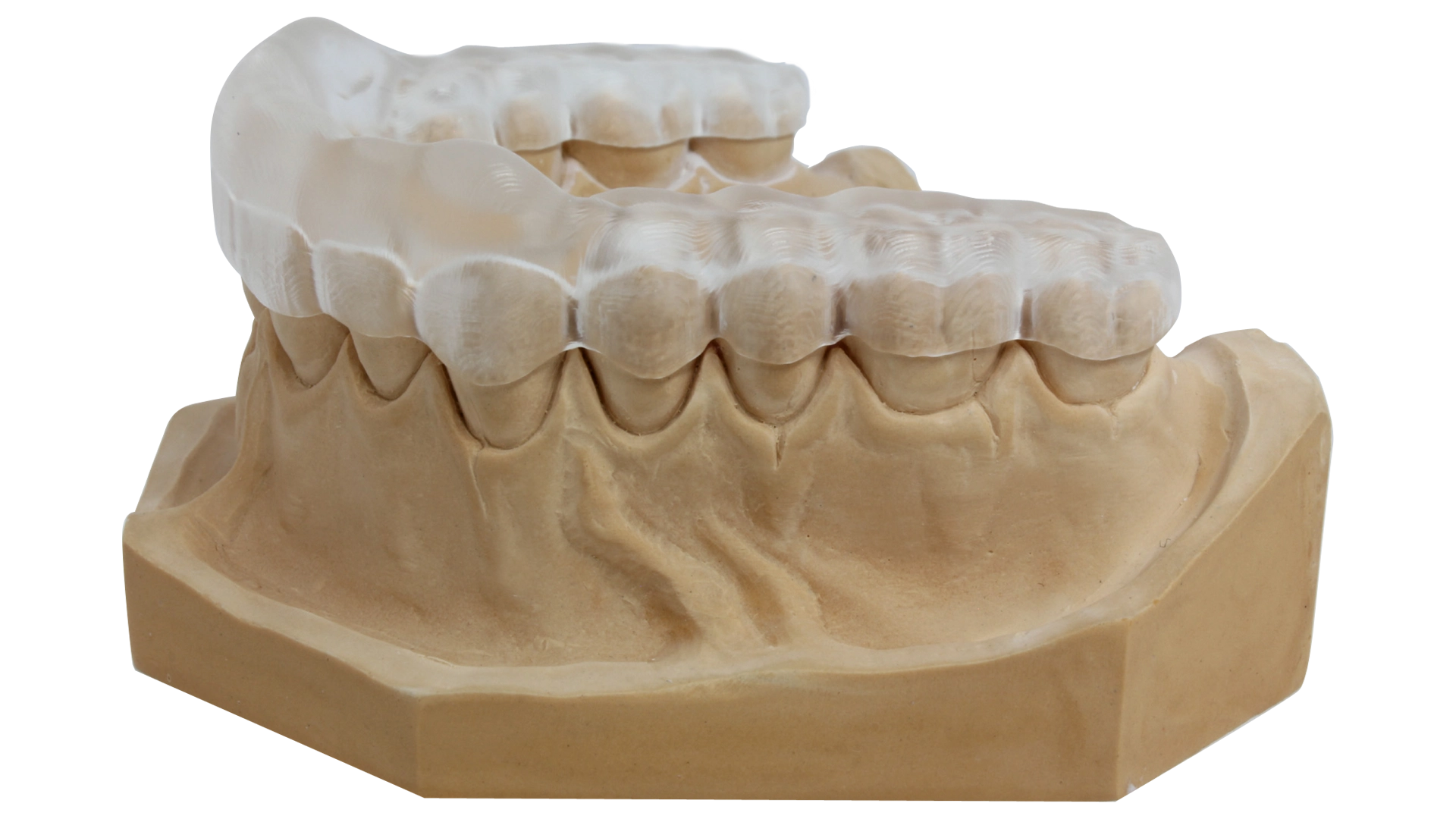

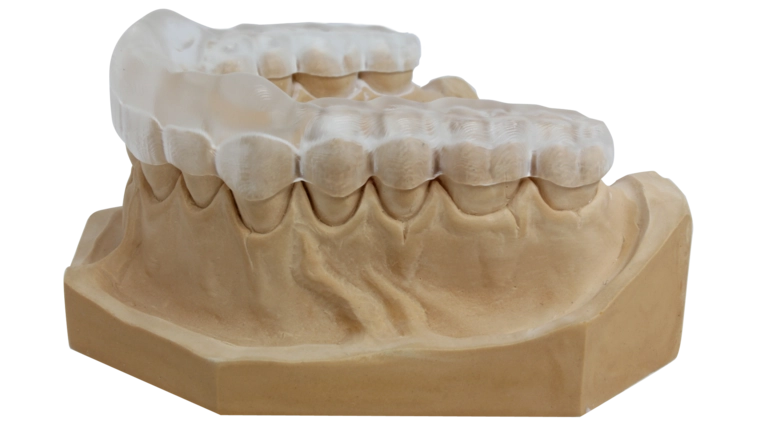

Une gouttière occlusale est un appareil dentaire amovible qui recouvre tout ou partie de l'arcade dentaire et crée une surface de contact bien définie entre les dents du haut et celles du bas.
Selon sa conception, une gouttière peut protéger les dents naturelles et les restaurations d’une usure excessive, redistribuer les forces occlusales ou modifier les contacts entre la mâchoire supérieure et la mâchoire inférieure. Les gouttières de stabilisation sont également utilisées dans le cadre de la prise en charge de certains troubles temporo-mandibulaires (TMD).
La conception appropriée dépend de la situation clinique de chaque patient. Un patient souffrant de bruxisme sévère, par exemple, peut avoir besoin d’un appareil différent de celui d’une personne recevant une gouttière dans le cadre d’une thérapie fonctionnelle à court terme.
Quels que soient la conception, l’ajustement, la stabilité du matériau et la définition précise des contacts occlusaux, ces éléments sont essentiels. Cela rend les gouttières particulièrement adaptées à la fabrication numérique, où ces paramètres peuvent être contrôlés avec précision lors de la conception CAO avant que l’appareil ne soit fabriqué à l’aide de fraiseuses dentaires et de matériaux CAO/FAO adaptés.
Plusieurs concepts de gouttières sont utilisés en dentisterie. Ils se distinguent principalement par leur couverture, leur rigidité et la fonction thérapeutique à laquelle ils sont destinés.
Type de gouttière | Indication typique | Matériau typique | Épaisseur typique* |
| Gouttière de type Michigan | Bruxisme, stabilisation, certains cas de troubles temporo-mandibulaires | PMMA rigide / polymère CAD/CAM | Environ 2 à 4 mm |
| Appareil de type NTI | Cas sélectionnés nécessitant un contact antérieur et une désocclusion postérieure | Polymère rigide | En fonction de la conception |
| Attelle de type Tanner | Stabilisation occlusale et thérapie fonctionnelle | PMMA / polymère rigide | Environ 2 à 4 mm |
| Gouttière souple | Protection dentaire, certains cas de bruxisme | Thermoplastique souple | Environ 2 à 4 mm |
*Les valeurs d’épaisseur ne sont données qu’à titre indicatif. Les dimensions finales doivent être déterminées en fonction de l’indication clinique, de la conception de l’appareil, du matériau et des spécifications du fabricant.
La gouttière
du Michigan est l’un des modèles les plus connus. Il s’agit d’un appareil de stabilisation rigide à couverture totale qui assure des contacts contrôlés sur l’ensemble de l’arcade dentaire. Elle est couramment utilisée dans la prise en charge du bruxisme et de certains troubles musculaires ou temporo-mandibulaires.
Un appareil de type NTI, en revanche, assure principalement des contacts dans la région antérieure plutôt que de couvrir l’intégralité de la surface occlusale comme le ferait une gouttière de stabilisation. Comme cela modifie considérablement la répartition des contacts occlusaux, son utilisation nécessite une sélection rigoureuse des cas et un suivi clinique attentif.
Les gouttières de type Tanner sont également des appareils de stabilisation rigides conçus autour de relations occlusales définies et d’un guidage fonctionnel.
Les gouttières souples utilisent des matériaux flexibles et peuvent constituer une solution confortable pour certaines indications. Cependant, leur comportement mécanique diffère considérablement de celui des appareils rigides fabriqués par CAO/FAO ; le choix du matériau doit donc toujours s’inscrire dans le cadre du concept thérapeutique visé.
Traditionnellement, les attelles occlusales sont fabriquées à partir d’une empreinte et d’un modèle dentaire. L’attelle est conçue manuellement, usinée à partir de résine acrylique, puis ajustée pour établir les contacts occlusaux souhaités.
Cette méthode est bien établie, mais comporte plusieurs étapes manuelles. La polymérisation et le traitement peuvent également introduire des variables qui influencent la stabilité dimensionnelle et l’ajustement.
Un flux de travail CAO/FAO transfère une grande partie de ce processus dans un environnement numérique. Une fois les arcades dentaires et l’occlusion du patient numérisées, la gouttière est conçue virtuellement. Des paramètres tels que l’épaisseur, l’extension, les contacts occlusaux et les surfaces fonctionnelles peuvent être définis avant la fabrication.
La conception finale est ensuite fraisée à partir d’un ébauche de matériau préfabriquée. Ces ébauches étant polymérisées industriellement dans des conditions contrôlées, le fraisage permet d’éviter le retrait de polymérisation associé à certaines méthodes de traitement conventionnelles.
Des études comparatives des techniques de fabrication ont mis en évidence des avantages pour les attelles fraisées dans des domaines tels que la précision dimensionnelle, la résistance à la fracture et le comportement à l’usure, bien que les performances varient considérablement d’un matériau à l’autre.
Un autre avantage important est la reproductibilité. Une fois la conception enregistrée numériquement, la gouttière peut être modifiée ou refabriquée sans avoir à recréer la conception complète depuis le début.
Le choix des matériaux a une influence directe sur la rigidité, la résistance à l'usure, le confort et l'usinabilité.
PMMA
Le PMMA (polyméthacrylate de méthyle) est l’un des matériaux les plus couramment utilisés pour les attelles occlusales. Les ébauches en PMMA pour la CAO/FAO sont polymérisées industriellement et offrent des propriétés mécaniques prévisibles ainsi qu’une bonne usinabilité et une bonne stabilité dimensionnelle.
Des recherches récentes en laboratoire ont montré que le PMMA fraisé présentait des performances particulièrement élevées en termes de résistance à la flexion et à l'usure par rapport aux alternatives conventionnelles et imprimées en 3D testées.
PEEK
Le PEEK (polyétheréthercétone) est un thermoplastique haute performance présentant une grande ténacité et une bonne biocompatibilité. Son comportement mécanique diffère considérablement de celui des matériaux acryliques conventionnels, ce qui en fait une option intéressante pour certains appareils occlusaux.
Les recherches sur les matériaux utilisés pour les appareils occlusaux ont mis en évidence un comportement à l’usure favorable pour le PEEK ; toutefois, le choix clinique du matériau doit tenir compte de la conception globale de l’appareil plutôt que de la seule résistance à l’usure.
Composites
Les composites CAD/CAM constituent une autre option pour les gouttières fabriquées numériquement. Leurs propriétés varient en fonction de la matrice polymère et de la composition des charges. Certains matériaux allient une bonne usinabilité à une grande stabilité mécanique et peuvent donc convenir à des appareils destinés à une utilisation à long terme.
Une revue systématique de 2026 a montré que les matériaux usinés présentaient généralement une grande stabilité physique et mécanique lors d’un vieillissement artificiel, les résines composites usinées affichant des performances particulièrement bonnes dans les études évaluées.
Matériau | Principaux avantages | Éléments à prendre en compte |
| PMMA | Matériau éprouvé, précis, facile à usiner, bonne résistance à l’usure | Rigide ; les propriétés varient selon le produit |
| PEEK | Résistant, léger, bonnes caractéristiques d’usure | Exigences différentes en matière de transformation et de finition |
| Composite | Grande stabilité mécanique, flexibilité propre au matériau | Propriétés dépendant fortement de la formulation |
Il n’existe donc pas de matériau unique qui soit automatiquement le mieux adapté à toutes les attelles. Le choix doit être déterminé par l’indication, la conception, la rigidité requise et le processus de fabrication validé.
La fabrication numérique commence par une représentation précise des arcades dentaires supérieure et inférieure du patient. Un scanner intra-oral permet de capturer les deux arcades ainsi que la relation occlusale, ce qui évite de recourir à une empreinte classique dans les cas appropriés.
Les données de numérisation sont ensuite transférées vers l’environnement de CAO. C’est là que la gouttière est conçue en fonction des exigences thérapeutiques. Le technicien peut définir le chemin d’insertion, l’épaisseur du matériau, l’extension et les surfaces occlusales tout en vérifiant la relation avec la dentition antagoniste.
Une fois la conception terminée, les données sont transférées vers le logiciel de FAO. La gouttière est positionnée au sein du bloc de matériau sélectionné et la stratégie d’usinage appropriée est calculée.
La fraiseuse fabrique ensuite l’appareil à partir de PMMA, de PEEK ou d’un autre matériau CAD/CAM homologué. Selon le matériau et le système, différents outils et stratégies d’usinage sont nécessaires. Plutôt que d’utiliser des paramètres de fraisage universels, il convient de toujours respecter la combinaison validée du matériau, des outils, de la machine et de la stratégie CAM.
Après le fraisage, la gouttière est séparée du bloc de matériau et les points de jonction sont soigneusement finis. La surface est polie conformément aux instructions du fabricant du matériau avant de vérifier l’ajustement final et l’occlusion.
Le flux de travail complet peut donc se résumer ainsi :
Numérisation → Conception CAO → Préparation FAO → Fraisage → Finition → Contrôle de l’ajustement et de l’occlusion
La conception restant disponible sous forme numérique, les ajustements peuvent être documentés et l’appareil peut potentiellement être reproduit plus efficacement si un remplacement s’avère nécessaire.
La technologie numérique CAD/CAM offre une approche efficace et reproductible pour la fabrication de gouttières occlusales. Au lieu de s'en remettre entièrement à un traitement manuel, les laboratoires peuvent contrôler numériquement la géométrie, l'épaisseur et les contacts occlusaux de l'appareil avant d'usiner la gouttière finale à partir d'un ébauche fabriqué industriellement.
Le PMMA reste un matériau important pour les gouttières fraisées, tandis que le PEEK et les matériaux composites modernes offrent des options supplémentaires pour répondre à des exigences spécifiques. Le choix de la combinaison appropriée dépend en fin de compte de l’indication clinique, de la conception de l’appareil et d’un processus de fabrication validé.
Grâce à des données numériques précises, à un logiciel de CAO adapté et à une technologie d’usinage de haute précision, les gouttières occlusales peuvent s’inscrire comme une application supplémentaire au sein d’un flux de travail dentaire numérique intégré.
FAQ :
Quel est le meilleur matériau pour une gouttière occlusale ?
Il n’existe pas de matériau unique idéal pour tous les patients ou toutes les indications. Le PMMA usiné est largement répandu et offre à la fois précision, rigidité et résistance à l’usure. Le PEEK et les composites CAD/CAM peuvent présenter des avantages pour des exigences spécifiques. Le matériau doit toujours être choisi en fonction de l’indication clinique et de la conception de l’appareil.
Quelle est la durée de vie d’une gouttière occlusale usinée ?
Il n’existe pas de durée de vie universelle pour une gouttière usinée. La durabilité dépend du matériau, de l’épaisseur de la gouttière, de l’intensité du bruxisme, des forces occlusales, de l’entretien et de facteurs individuels propres au patient. Les recherches actuelles indiquent que les matériaux usinés présentent des propriétés mécaniques et de résistance à l’usure favorables, mais des contrôles cliniques réguliers restent importants.
Les gouttières CAD/CAM sont-elles plus précises que les gouttières conventionnelles ?
L’usinage numérique permet une fabrication hautement reproductible et une bonne précision dimensionnelle. Cependant, l’ajustement final dépend de l’ensemble du processus, notamment la numérisation, la conception CAO, l’usinage et la finition. Des recherches cliniques récentes ont également démontré une grande précision d’ajustement pour les gouttières occlusales usinées.
Une gouttière occlusale peut-elle être reproduite numériquement ?
Oui. L’un des avantages d’un flux de travail CAO/FAO réside dans la possibilité de stocker la conception numérique. En cas de perte ou de détérioration d’une gouttière, le jeu de données existant peut servir de base à la fabrication d’une gouttière de remplacement, bien qu’il convienne au préalable de vérifier la situation clinique actuelle du patient.
