Zukunftsweisende Technologie CORiTEC® 650i Serie

Wasser­gekühlte
Spindel­ 3,2 kW

Nass-/Trocken-
bearbeitung

Temperatur-
kompensation

Hybrid-
bearbeitung

CORiTEC 650i Loader

HYBRIDBEARBEITUNG
Nachfräsen von LPBF-Arbeiten

Hochfrequenzspindel
Mit bis zu 50.000 U/min­ und 3,2 kW Leistung

KLEMMSYSTEM
Mit HSK 25 Werkzeugaufnahme

16-facher rohlingswechsler
Vollautomatisch

Zukunftsweisende Technologie CORiTEC® 650i HIGHLIGHTS

  • Solide Achsenkonstruktion aus geschliffenem Naturgranit für die
    5-Achs-Simultanbearbeitung
  • Offenes System, kompatibel mit allen Scannern
  • Wassergekühlte Spindel
  • Hohe Präzision durch integrierte Temperaturkompensation
  • Bearbeitung aller gängigen Materialien und Indikationen
Konfigurieren
32

facher
Werkzeugwechsler

16

facher
Blankwechsler

19

Liter integrierter
Kühlmitteltank

3.2

kw Hochfrequenz-
spindel

Zukunftweisende Technologie Maximierung der Leistung

Für den Bereich der PREMIUM-Maschinen haben wir die Systeme CORiTEC 650i und CORiTEC 650i Loader mit PREMIUM Anforderungen entwickelt. Die CORiTEC 650i Loader verfügt über einen voll integrierten, automatischen 16-fachen Werkstückwechsler. Damit können Sie das Maschinensystem mit voller Kapazität rund um die Uhr betreiben, bei gleichbleibender hoher Präzision.

Stegkonstruktionen/
Suprakonstruktionen

Hybrid­bearbeitung

Teleskop-Technologie

Bohrschablone

Zukunftsweisende Technologie breiter anwendungs-bereich

  • Zirkon
  • Pre-milled Abutment (Ti)
  • Pre-milled Abutment (CoCr)
  • Cobalt-Chrom (CoCr)
  • Glaskeramik
  • Lithium-Disilikat
  • Hybrid-Keramik
  • Sintermetall
  • Komposit
  • PEEK
  • PMMA
  • Wachs
Konfigurieren

Blankhalter

Jede Restauration wird mit optimaler Präzision und Flexibilität gefertigt, um eine nahezu freie Wahl der Materialien und Indikationen zu ermöglichen. Ob Nass- oder Trockenbearbeitung, Block- oder Rohlingsform, die CORiTEC 650i Serie überzeugt in allen Bereichen.

  • Geschlossener Blankhalter für hohe Stabilität
  • Bearbeitung aller gängigen Materialien in Rondenform

C-CLAMP HOLDER

Jede Restauration wird mit optimaler Präzision und Flexibilität gefertigt, um eine nahezu freie Wahl der Materialien und Indikationen zu ermöglichen. Ob Nass- oder Trockenbearbeitung, Block- oder Rohlingsform, die CORiTEC 650i series überzeugt in allen Bereichen.

  • Halboffener Blankhalter
  • Ermöglicht 5-Achsbearbeitung bis 90 Grad Achsanstellung
  • Komplexe Stirnseitenbearbeitung möglich

6-fach Glaskeramikhalter

Jede Restauration wird mit optimaler Präzision und Flexibilität gefertigt, um eine nahezu freie Wahl der Materialien und Indikationen zu ermöglichen. Ob Nass- oder Trockenbearbeitung, Block- oder Rohlingsform, die CORiTEC 650i Serie überzeugt in allen Bereichen.

  • Bearbeitung von bis zu 6 Blöcken gleichzeitig möglich
  • Fertigung aller gängigen Materialien (z.B. Glaskeramik & LithiumDisilikat)

6-fach pre-milled Abutmenthalter

Jede Restauration wird mit optimaler Präzision und Flexibilität gefertigt, um eine nahezu freie Wahl der Materialien und Indikationen zu ermöglichen. Ob Nass- oder Trockenbearbeitung, Block- oder Rohlingsform, die CORiTEC 650i Serie überzeugt in allen Bereichen.

  • Bearbeitung von bis zu 6 pre-milled Abutments gleichzeitig möglich
  • Hohe Passgenauigkeit durch vorgefertigte Implantatschnittstellen
  • Verschiedene Abutmentsysteme verfügbar (z.B. nt-trading, DESS, Medentika oder Zfx)

Blankhalter für Hybridbearbeitung

Jede Restauration wird mit optimaler Präzision und Flexibilität gefertigt, um eine nahezu freie Wahl der Materialien und Indikationen zu ermöglichen. Ob Nass- oder Trockenbearbeitung, Block- oder Rohlingsform, die CORiTEC 650i Serie überzeugt in allen Bereichen.

  • Geschlossener Blankhalter für hohe Stabilität
  • Bearbeitung aller gängigen Materialien in Rondenform

Indikationen

Maschinensoftware CORiTEC® Remote Dental 3.0

Die Bedienung der Maschine erfolgt mit integriertem Touchscreendisplay mit der bewährten Steuersoftware Remote Dental 3.0

  • Alle wichtigen Funktionen und Steuerelemente in einer Übersicht
  • Einfache Werkzeugverwaltung
  • Werkzeuglaufzeitüberwachung
  • Schwesterwerkzeugfunktion
  • Sprachneutrale Bedienung durch intuitive grafische Oberfläche
  • Keine Lizenzgebühren

Smarte High-End-Lösung iCAM V5

  • 5-Achs-Simultanbearbeitung und/oder 3 + 2-Bearbeitung zum Erreichen von Hinterschnitten
  • Keine jährlichen Lizenzgebühren
  • Unbegrenzte Laufzeit
  • Voll automatisierte und einfache Bedienung durch „Wizard-Workflow“
  • „ReFit“-Abutment-Austauschgeometrien
  • Jobübergreifende Haltestegplatzierung
Konfigurieren
CORiTEC iCAM v5 - imes-icore
CORiTEC iCAM v5 - imes-icore
CORiTEC iCAM v5 - imes-icore

iCAM V5

iCAM V5 ist die High End-CAM-Lösung von imes-icore®. Die Software ermöglicht eine hochpräzise Fräsdatenberechnung in der simultanen 5-Achs-Bearbeitung für beste Oberflächengüte und Passgenauigkeit. Besonders bei harten Materialien wie Glaskeramik, Kobalt-Chrom oder Titan sind hochauflösende Fräsdaten für beste Passgenauigkeit entscheidend. Zudem wird die Werkzeugstandzeit durch einen ruhigen Lauf der Maschine während der Bearbeitung erhöht. Durch vordefinierte, von imes-icore® entwickelte Frässtrategien für alle Materialien und Anwen- dungen erhalten Sie mit dem iCAM V5 eine wertvolle CAM-Lösung, die die Produktivität des CAD/CAM-Systems steigert.

iCAM v5 smart

  • bietet eine 5-Achs-Simultanbearbeitung für die CORiTEC 150i, 250i, 350i & 650i inklusive Implantatmodul

iCAM v5 smart expert

  • bietet eine 5-Achs-Simultanbearbeitung für die CORiTEC 150i & 250i, 350i & 650i inkl. Zugriff auf die offene Entwicklungsoberfläche zur Erstellung eigener Frässtrategien

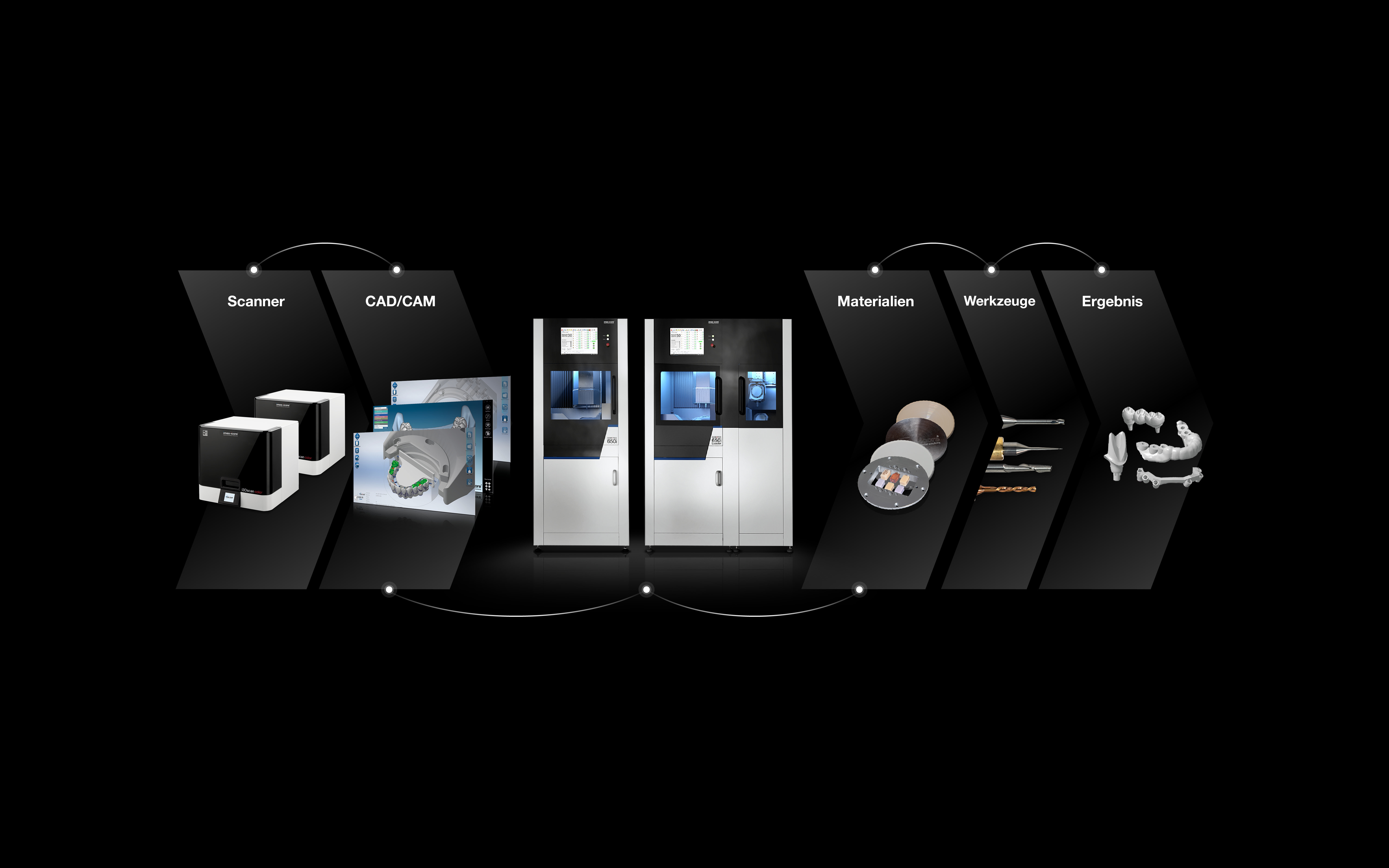

Offen für alle Szenarien Integrierter Workflow

imes-icore bietet ein Gesamtpaket aus Scannern, exocad dentalCAD, iCAM CAM-Software, Fräs- und Schleifwerkzeugen und CORiTEC Fräsmaschinen.

Der integrierter Arbeitsablauf für sowohl Nass- als auch Trockenfräsprozesse in Kombination mit höchster Stabillität bietet prozesssichere Ergebnisse für höchste Ansprüche.

Eine perfekte Lösung für bemerkenswerte Resultate durch eine Vielzahl von Anwendungen und Applikationen.

Zukunftsweisende Technologie Vielfältiges Zubehör

Die CORiTEC 650i Serie ist mit allen gängingen Scanner und CAD Software kompatibel und besticht durch ein breites Angebot an zusätzlichem Zubehör wie CAM-Software, Sinteröfen und Absauganlagen.

Konfigurieren

Zubehör

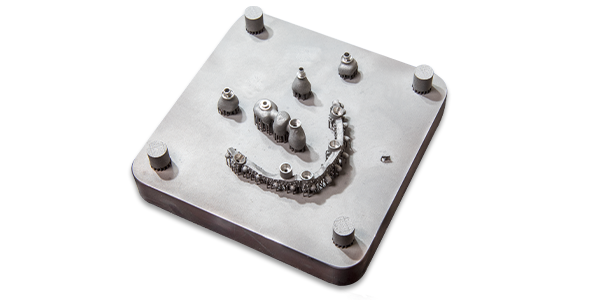

LPBF-Hybridbearbeitung:
Mit der hochgenauen CORiTEC 650i-Maschine wurde mit Technologiepartnern ein spezielles Verfahren entwickelt, um Arbeiten, die vorher im LPBF-Verfahren gefertigt wurden, mit hoher Präzision nachzufräsen. Hierdurch lassen sich z.B. hochkomplexe Steg-Konstruktionen aus verschiedenen Materialien wie Titan oder CoCr vorab günstig im LPBF-Verfahren aufbauen und Interfaces mit der CORiTEC 650i auf die perfekte Passung und Oberflächengüte anschließend nacharbeiten.

Dieses Verfahren wird in einem speziellen WorkFlow umgesetzt, bei dem in der CORiTEC 650i ein 3D-Messtaster integriert ist. Mit dem Messtaster wird die exakte Position und die Lage der LPBF-Bauplatte bestimmt. Mittels 3D-Vermessungsfunktionen der CAM-Software können danach die Passungsund Interfacebereiche der Restaurationen auf der LPBF-Platte exakt mit der CORiTEC 650i nachgefräst werden. Dieses Verfahren kann grundsätzlich mit beliebigen LPBF-Anlagen und mit verschiedenen CAM-Systemen in Kombinationen mit der CORiTEC 650i angewendet werden.

Mit dem 3D-Taster erfolgt über Referenzpunkte eine kontrollierte Vermessung, um Abweichungen, Verschiebungen und Verdrehungen festzustellen. Im Hintergrund verrechnet die imes-icore 3D-Vermessungssoftware die Werte und schreibt diese in die CAM- Software zurück, um die Korrekturen umzusetzen.

Zubehör

Absauganlagen

iVAC eco+:
Die iVAC eco+ ist die universelle Lösung für alle Tischmaschinen von imes-icore. Technische Highlights: Äußerst leistungsstark mit einem Volumenstrom von bis zu 260m³/Stunde, Leistung einstellbar, bürstenloser Motor dadurch lange Lebensdauer, großes Filtervolumen mit 25 Liter Beutelfilter und nachgelagertem HEPA-Filter, leiser Lauf, passend für imes-icore Maschinentische T1 und T2.

Volumenstrom 260 m³/Std
Leistung 1200 W
Filtersystem Filterbeutel, HEPA-Filter
Filtervolumen 25 Liter
B x T x H (mm)       440 x 460 x 750
Netzspannung 115 V/230 V

Zubehör

Absauganlagen

iVAC PRO+:
Die industrielle Absauganlage mit bürstenlosem Motor, Volumenstrom von 280 m³/Stunde, einstellbarer Leistung, Filtersystem mit Teflon-Filterpatrone und großer Staubschublade, Druckluft-Selbstreinigungsautomatik ist geeignet für alle Dental-Fräsmaschinen von imes-icore.

Luftstrom 280 m³/hr
Leistung 1200 W
Filtersystem Teflon-Filterpatrone, automatische Abreinigung
Filtervolume 15 Liter (Staubschublade)
B x T x H (mm)   350 x 350 x 1000
Versorgungsspannungen              115 V - 230 V
Besonderheiten Druckluft Selbstreinigungsautomatik

Alles auf einen Blick

  • Bildschirm
    integrierter 15"-Touchscreen
  • Steuersoftware
    CORiTEC Remote Dental 3.0
    integrierte CNC-Software
  • Blankwechsler
    CORiTEC 650i Loader: automatischer 16-facher Blankwechsler
  • Werkzeugwechsler
    32-fach
  • Kühlung
    19 Liter Tank integriert
  • Druckluft
    Externe Druckluft erforderlich
    6,5 - 9,0bar @ 150l/min
  • Werkzeuglängen­kontrolle
    ≤ 0,002 mm Genauigkeit
  • Spindeltyp
    Hochfrequenz­spindel
  • Antriebsmotoren
    Linear & Torqueantriebe
  • Max. Spindelleistung / Spindeldrehzahl
    3.2 KW / 50.000 U/min
  • Werkzeuge
    Fräs- und Schleifwerkzeuge mit 6 mm Durchmesser
Konfigurieren

Mechanik / Elektronik

  • Anzahl der Achsen und Bewegungsart
    5 Achsen, Simultanbearbeitung
  • Rotationswinkel
    A-Achse 360°
    B-Achse 130°

Verbindungs­anforderungen

  • Gewicht
    CORiTEC 650i: 700 kg
    CORiTEC 650i Loader: 930 kg
  • Breite x Tiefe x Höhe
    CORiTEC 650i: 790 x 1100 x 1940 mm
    CORiTEC 650i Loader: 1325 x 1100 x 1940 mm
  • Netzspannung / Frequenz
    400 V - 3 Phasen / 50/60 Hz

Download & Informationen

CORiTEC 650i Serie Broschüre
10 MB

CORiTEC® 650i Serie Mit zukunftsweisender Technologie
