Effektivität und Flexibilität im Fokus CORiTEC® Aligner

5 Achs-
bearbeitung

Automatisierte
Joberkennung

60.000 U/min
Spindel-­Leistung

Erweiterbar
durch Robot

CORiTEC Aligner

NPS Syetem
integriertes Nullpunkt-Spannsystem

Werkzeugwechsler
vollautomatischer Werkzeugwechsler

Touchscreen
integrierter 15“ Touchscreen und PC

Hochfrequenzspindel
bis zu 60.000 U/min

Effektivität und Flexibilität CORiTEC® Aligner HIGHLIGHTS

  • Joberkennung per QR-Scanner
  • Einfachste Rohlingsbestückung
  • Intuitive Steuerung durch Touchscreen
  • Ergonomische Beladung durch clip-Spanntechnik.
  • Großer Bauraum, leicht zu reinigen
  • Kompakte Bauweise
  • Erweiterbar durch Roboter
  • Integrierter Ionisator*

* optional

CORiTEC Aligner L

NPS Syetem
integriertes Nullpunkt-Spannsystem

LASER-MARKIERUNG
automatische Lasermarkierung macht jeden Aligner individuell

Touchscreen
integrierter 15“ Touchscreen und PC

Hochfrequenzspindel
 bis zu 60.000 U/min

Effektivität und Flexibilität CORiTEC® AlignerL HIGHLIGHTS

  • Joberkennung per QR-Scanner
  • Starke Leistung. High-End-Spindel mit hohem Drehmoment, 1,0 kW Leistungsaufnahme, 60.000 U/min.
  • Ergonomische Bedienung, Touchscreen Steuerung, PC integriert.
  • Großer Bauraum, leicht zu reinigen
  • Erweiterbar durch Roboter
  • Integrierter Ionisator*

*optional

CORiTEC Aligner – Rail Tays
Passend zur CORiTEC Aligner
Passend zur CORiTEC Aligner L

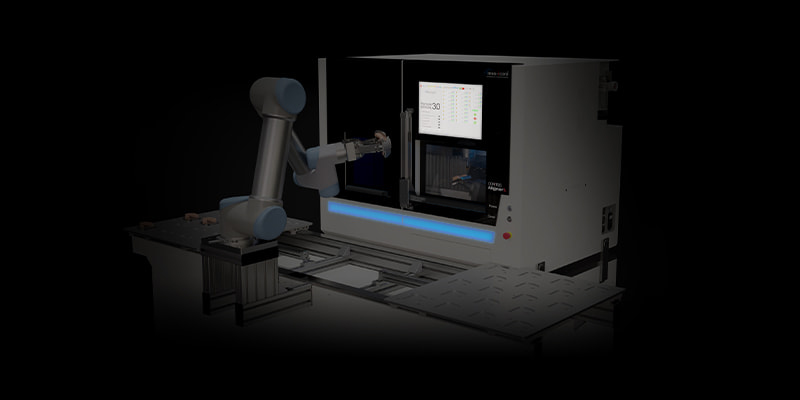

Effektivität und Flexibilität CORiTEC® AlignerL ERWEITERUNGEN

  • 6-Achsen-Roboter
  • Doppelter Greifer
  • Einfache Magazinierung
  • Modulares System
  • Vollautomatische Handhabung
20

fach
Werkzeugwechsler

1.0

kW
Spindel Leistung

20

W
Laser Leistung

6

mm
Werkzeugschaft

Effektivität und Flexibilität MAXIMIEREN DER LEISTUNG

Das Maschinensystem CORiTEC Aligner series bietet auf Basis der bewährten CORiTEC 350i-Serie ein CAD/CAM Komplettsystem zur Produktion transparenter Schienen (Aligner). Seine durchgängige Systemintegration macht CORiTEC Aligner series zu einer "standalone" Gesamtlösung, die keine Wünsche offen lässt.

Vollautomatisierung Verschiedene Arten von Schneidlinien

Arbeitet perfekt mit:

  • PET-G - Folie
  • A-B-A 3-Schicht-Folie

Maschinensoftware CORiTEC® Remote Dental 3.0

Die Bedienung der Maschine erfolgt mit integriertem Touchscreendisplay mit der bewährten Steuersoftware Remote Dental 3.0

  • Alle wichtigen Funktionen und Steuerelemente in einer Übersicht
  • Einfache Werkzeugverwaltung
  • Werkzeuglaufzeitüberwachung
  • Schwesterwerkzeugfunktion
  • Sprachneutrale Bedienung durch intuitive grafische Oberfläche
  • Keine Lizenzgebühren

Smarte High-End-Lösung iCAM Aligner

  • Vollständig automatisierter Arbeitsablauf
  • Automatisierte Kollisionskontrolle
  • Voreingestellte Bearbeitungsparameter
  • 30 Tage Testinstallation der Vollversion möglich

Offene Schnittstellen Integrierter Workflow

imes-icore bietet ein Gesamtpaket aus Scannern, exocad dentalCAD, iCAM CAM-Software, Fräs- und Schleifwerkzeugen und CORiTEC Fräsmaschinen.

Der integrierter Arbeitsablauf für Fräsprozesse in Kombination mit höchster Stabillität bietet prozesssichere Ergebnisse für höchste Ansprüche.

Eine perfekte Lösung für bemerkenswerte Resultate durch eine Vielzahl von Anwendungen und Applikationen.

Vollautomatisierung Zusätzliches Zubehör

Die CORiTEC 350i robot PROist scannerkompatibel mit exocad und besticht durch ein breites Angebot an zusätzlichem Zubehör wie CAM-Software, Sinteröfen und Absauganlagen.

Konfigurieren

Zubehör

Starter Kit

Das Upgrade für Ihre bestehende Maschine!
Verfügen Sie bereits über das Frässystem CORiTEC 350i? Erweitern Sie es einfach mit dem CORiTEC Aligner Starterkit. Dank seines Halterungssystems mit integriertem Nullpunkt Spannsystem starten Sie Ihre Aligner Produktion mit wenigen Handgriffen.

  • 1x Werkzeugkoffer
  • 1x Halterset mit integriertem Nullpunktspannsystem
  • 5x Grundplatte zur Aufnahme der Rohlinge
  • 5x Abgratwerkzeug T112 ( 1,5 mm I 6,0 mm Schaft)

Zubehör

Aligner Halter-Set

  • inkl. integriertem Nullpunktspannsystem
  • ermöglicht die 5-Achsbearbeitung
  • Erweiterung der technischen Möglichkeiten Ihrer bestehenden CORiTEC 350i Fräsmaschine

Zubehör

Basisplatten

  • Exakte und einfache Anbringung des Rohlings
  • Ausgerückte Schnittstelle
  • Schnelle sicher Fixierung des Aligners

Zubehör

Schneidwerkzeug

  • ermöglicht die exakte Abtrennung des Aligners
  • saubere Schnittkante
  • keine Nacharbeit

Zubehör

QR-Code Scanner

  • schnelles Scannen des auf dem Rohling aufgeklebten ID-Etiketts durch den in dem Arbeitsbereich befestigten Scanner

Zubehör

Tiefziehfolien-Rohlinge

  • die Rohlinge sind in dem Durchmesser 120 mm bzw. 125 mm als PET-G- oder ABA-Dreischichtfolie in verschiedenen Stärken erhältlich

ALLES AUF EINEN BLICK

  • Bildschirm
     integrierter 15" Touchscreen
  • Steuersoftware
    CORiTEC Remote Dental 3.0
    integrierte CNC-Software
  • Bearbeitung
    5-achsig simultan
  • Werkzeugwechsler
    20-fach Werkzeugwechlser
  • Kühlung
    integrierter 4,8 Liter Tank
  • Druckluft
    Externe Druckluft erforderlich
    6,5 - 9,0bar @ 80l/min
  • Werkzeuglängen­kontrolle
    ≤ 0,002 mm Genauigkeit
  • Spindeltyp
    Hochfrequenzspindel bis zu 60.000 U/min
  • Werkzeuge
    Fräs- und Schleifwerkzeuge mit 6 mm Durchmesser
Konfigurieren

MECHANIK / ELEKTRONIK

  • Anzahl der Achsen und Bewegungsart
    5 Achsen, Simultanbearbeitung
  • Rotationswinkel
    A-Achse 360°
    B-Achse 115°

VERBINDUNGS­ANFORDERUNGEN

  • Gewicht
    CORiTEC Aligner: 180 bis 210 kg
    CORiTEC Aligner L: 225 bis 255 kg
  • Breite x Tiefe x Höhe
    CORiTEC Aligner: 758 x 790 x 857 mm
    CORiTEC Aligner L: 1058 x 790 x 857 mm
  • Netzspannung / Frequenz / Leistung
    Unterschiedlich für Maschinentypen in Serie

Integrierter 1D/2D Code-Scanner

  • Lesedistanz
    40 – 250 mm
  • Scanrate
    330 scans/s
  • Spannungsversorgung
    4,5 – 5,5 V DC
  • Schnittstelle
    USB

Integrierter Laser

  • Laserleistung
    20 W
  • Brennweite
    160 mm
  • Schriftfeldgröße
    100 x 100 mm

Roboter

  • Spannungsversorgung
    100 – 240 V
  • Anzahl Gelenke
    6-Drehgelenke
  • Rotation
    +/- 360° in allen Gelenken
  • Nutzlast
    5 kg
  • Aktionsradius
    850 mm
  • Wiederholgenauigkeit
    +/- 0,1 mm
  • Gewicht
    18,4 kg
