2. Arten: 3Y-TZP, 4Y-TZP, 5Y-TZP und mehrschichtige Zirkonoxid
3. Fräsparameter: Werkzeuge, Strategien und Blockauswahl
4. Sintern: Temperaturen, Programme und Anforderungen an den Ofen
5. Anwendungsbereiche: Kronen, Brücken und Vollbogenversorgungen
Zirkoniumdioxid für den dentalen Bereich ist eine polykristalline Keramik auf der Basis von Zirkoniumdioxid. Um seine Kristallstruktur zu stabilisieren und die erforderlichen mechanischen Eigenschaften zu erzielen, wird Zirkoniumdioxid üblicherweise mit Yttriumoxid, auch Yttria genannt, modifiziert.
Der Yttriumoxidgehalt hat einen starken Einfluss auf die endgültigen Materialeigenschaften. Im Allgemeinen verbessert ein höherer Yttriumoxidgehalt die Transluzenz, verringert jedoch den Umwandlungshärtungseffekt, der für die hohe Festigkeit von herkömmlichem Zirkonoxid verantwortlich ist.
Daraus ergibt sich ein wichtiger Grundsatz:
Eine höhere Festigkeit bedeutet in der Regel eine geringere Transluzenz, während eine höhere Transluzenz meist mit einer geringeren Festigkeit einhergeht.
Modernes dentales Zirkonoxid ist daher in verschiedenen Materialklassen erhältlich, sodass Labore für jede Indikation das passende Gleichgewicht wählen können. In digitalen Arbeitsabläufen lassen sich diese Materialien mit geeigneten dentalen Fräsmaschinen effizient verarbeiten, was Zirkonoxid zu einem Schlüsselmaterial für die CAD/CAM-Fertigung in Dentallaboren macht.
Die Bezeichnungen 3Y, 4Y und 5Y beziehen sich auf den ungefähren molaren Anteil an Yttriumoxid, der zur Stabilisierung des Zirkonoxids verwendet wird.
3Y-TZP enthält etwa 3 Mol-% Yttriumoxid und weist die höchste mechanische Festigkeit unter den gängigen dentalen Zirkonoxiden auf. Aufgrund seiner vergleichsweise geringeren Transluzenz eignet es sich besonders für Restaurationen im Seitenzahnbereich, Gerüste und andere hochbelastete Anwendungen.
4Y-Zirkonoxid bietet ein ausgewogenes Verhältnis zwischen Festigkeit und Transluzenz. Es ist transluzenter als 3Y und verfügt dennoch über eine ausreichende mechanische Festigkeit für viele Restaurationen im Front- und Seitenzahnbereich.
5Y-Zirkoniumdioxid enthält einen höheren Anteil an kubischer Phase und bietet daher eine höhere Transluzenz. Dies macht es für hochästhetische Restaurationen attraktiv, wobei jedoch seine geringere Festigkeit bei der Auswahl der Indikationen berücksichtigt werden muss.
Zirkoniumdioxid-Typ | Transluzenz | Typische Biegefestigkeit* | Typische Indikationen |
| 3Y-TZP | Gering bis mittel | ca. 900–1.300 MPa | Kronen im Seitenzahnbereich, Brücken, Gerüste |
| 4Y-PSZ | Mittel bis hoch | ca. 600–1.000 MPa | Kronen im Front- und Seitenzahnbereich, Brücken mit kurzer Spannweite |
| 5Y-PSZ | Hoch | ca. 400–900 MPa | Ästhetische Kronen, Veneers, ausgewählte Restaurationen |
| Mehrschicht-Zirkonoxid | Farbverlauf | Produktabhängig | Monolithische Kronen, Brücken, komplexe Restaurationen |
*Typische Werte; genaue Werte und zugelassene Indikationen hängen vom jeweiligen Material ab.
Mehrschicht-Zirkonoxid
Mehrschichtige Rohlinge sind so konzipiert, dass sie den natürlichen Übergang von einem eher opaken zervikalen Bereich zu einem transluzenten Inzisalbereich nachbilden.
Einige Materialien nutzen lediglich einen Farb- und Transluzenzgradienten, während andere verschiedene Zirkonoxidzusammensetzungen kombinieren. Die korrekte Einpassung ist besonders wichtig, da die vertikale Position der Restauration innerhalb des Rohlings bestimmt, wo sich die verschiedenen Schichten in der fertigen Restauration befinden.

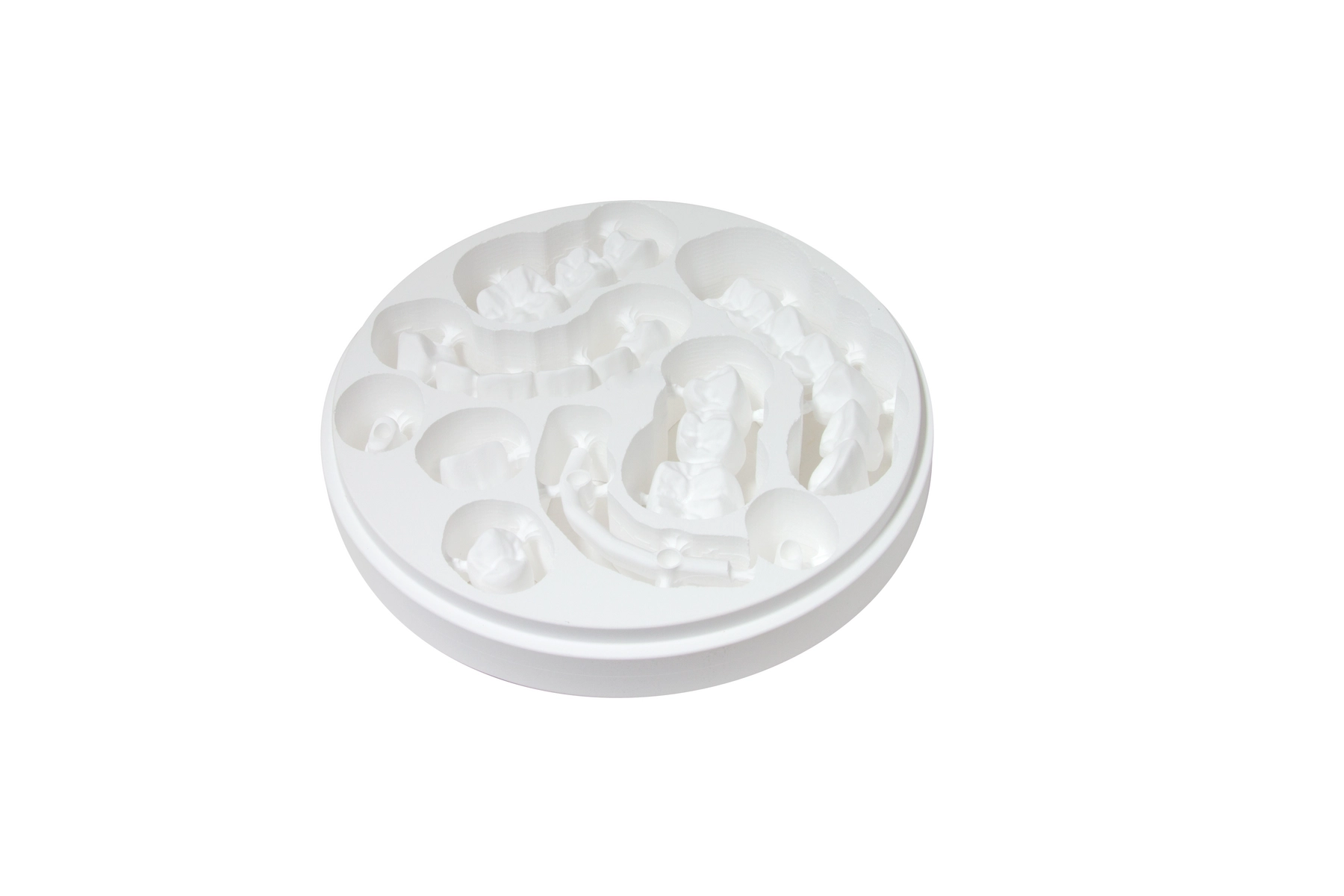

Der Großteil des dentalen Zirkonoxids wird im vorgesinterten Zustand gefräst. In diesem Stadium ist das Material relativ weich und lässt sich effizient bearbeiten, bevor es beim Sintern verdichtet wird.
Das Trockenfräsen ist der Standardansatz für viele Zirkon-Arbeitsabläufe. Da vorgesintertes Zirkon feinen Keramikstaub erzeugt, sind eine effiziente Absaugung und eine saubere Fräskammer wichtig.
Auch die Werkzeugauswahl beeinflusst die Oberflächenqualität und die Randgenauigkeit. Dentales Zirkonoxid wird in der Regel mit Hartmetallwerkzeugen bearbeitet, die speziell für dieses Material entwickelt wurden. Größere Werkzeuge werden zum Schruppen verwendet, während kleinere Werkzeuge Ränder, Fissuren und innere Geometrien ausarbeiten.
Die genauen Spindeldrehzahlen, Vorschubgeschwindigkeiten und Werkzeugwege sollten nicht pauschal zwischen Maschinen übertragen werden. Moderne CAM-Systeme wie iCAM V5 nutzen vordefinierte, materialspezifische Strategien, um Maschinenbewegungen, Werkzeuge und die Geometrie der Restauration aufeinander abzustimmen.
Auswahl des richtigen Zirkonrohlings
Die Materialauswahl sollte erfolgen, bevor mit der Verschachtelung und der Bearbeitung begonnen wird.
Bei einer mehrgliedrigen Brücke im Seitenzahnbereich ist möglicherweise die mechanische Festigkeit die wichtigste Anforderung, sodass 3Y oder ein geeignetes hochfestes mehrschichtiges Zirkonoxid die logische Wahl darstellt. Bei einer Einzelkrone im Frontzahnbereich kann eine höhere Transluzenz die Wahl von 4Y, 5Y oder einem ästhetischen mehrschichtigen Material rechtfertigen.
Auch die Rohteilhöhe muss berücksichtigt werden, damit die Restauration vollständig in den nutzbaren Bereich passt. Bei mehrschichtigem Zirkonoxid beeinflusst die vertikale Positionierung zusätzlich die Verteilung von Farbe und Transluzenz.
Nach dem Fräsen hat das vorgesinterte Zirkonoxid noch nicht seine endgültige Dichte, seine Abmessungen oder seine mechanische Festigkeit erreicht. Diese Eigenschaften entwickeln sich erst während des Sinterns.
Während dieses Prozesses schrumpft die Restauration erheblich. Das CAM-System gleicht dies aus, indem es die Restauration größer fräst, sodass sie nach dem Sintern die vorgesehenen Abmessungen erreicht.
Die meisten dentalen Zirkonoxid-Systeme verwenden Endsintertemperaturen von etwa 1.450 bis 1.550 °C, doch gibt es keine universelle Temperatur, die für jedes Material geeignet ist. Verschiedene Zirkonoxid-Produkte können deutlich unterschiedliche Programme erfordern.
Die Temperatur allein ist nicht der einzige wichtige Parameter. Ein Sinterzyklus steuert außerdem:
Diese Parameter können die Kornstruktur, die mechanischen Eigenschaften und die Transluzenz beeinflussen. Daher sollte stets das spezifische Programm des Zirkonoxid-Herstellers befolgt werden.
Konventionelles vs. Schnellsintern
Herkömmliche Sinterprogramme für Zirkonoxid können einschließlich Aufheizen und Abkühlen mehrere Stunden dauern. Moderne Öfen und kompatible Materialien ermöglichen jedoch auch Schnell- oder Hochgeschwindigkeitssintern, wodurch sich die Bearbeitungszeit erheblich verkürzt.
Allerdings ist nicht jedes Zirkonoxidmaterial oder jede Restaurationsgeometrie für das Schnellsintern zugelassen. Große Brücken und Vollbogenrestaurationen erfordern unter Umständen andere Aufheiz- oder Abkühlbedingungen als Einzelkronen.
Anforderungen an den Ofen
Ein Zirkonoxid-Ofen muss die für die Verdichtung erforderlichen hohen Temperaturen erreichen und präzise regeln und gleichzeitig geeignete Aufheiz-, Halte- und Abkühlphasen unterstützen.
Bei größeren Restaurationen ist eine kontrollierte Abkühlung besonders wichtig, da schnelle Temperaturänderungen zu Spannungen in umfangreichen Strukturen führen können.
Der gesamte Arbeitsablauf lässt sich daher wie folgt zusammenfassen:
CAD-Konstruktion → CAM-Vorbereitung → Trockenfräsen → Endbearbeitung → Sintern → Charakterisierung und Polieren
Dank der großen Bandbreite an Zirkonoxid-Materialien eignet sich dieses Material für viele Bereiche der restaurativen Zahnmedizin.
Kronen
Monolithische Zirkonkronen gehören zu den häufigsten Anwendungen. Im Seitenzahnbereich kommen die höheren Festigkeiten von 3Y- oder 4Y-Materialien zum Tragen, während transluzentes 4Y-, 5Y- oder mehrschichtiges Zirkon im Frontzahnbereich für eine verbesserte Ästhetik sorgen kann.
Brücken
Zirkon wird auch häufig für mehrgliedrige Brücken verwendet. Mit zunehmender Spannweite gewinnen die Materialfestigkeit und die Gestaltung der Verbindungselemente zunehmend an Bedeutung.
Für anspruchsvolle Brückenindikationen werden daher in der Regel hochfeste Zirkoniumdioxid-Sorten bevorzugt. Die Abmessungen der Verbindungselemente und das Design der Restauration müssen stets den spezifischen Anforderungen des jeweiligen Materialherstellers entsprechen.
Vollbogenrestaurationen
Zirkon kann auch für komplexe implantatgetragene und Vollbogenrestaurationen verwendet werden.
Diese großflächigen Restaurationen stellen besonders hohe Anforderungen an die CAD-Konstruktion, die Anordnung der Teile, die Fräsgenauigkeit und den Sintervorgang. Hochfeste Werkstoffe werden in der Regel bevorzugt, während eine sorgfältige Abstützung und ein kontrollierter Sintervorgang dazu beitragen, das Risiko von Verformungen oder Spannungen zu verringern.
Da sich die Anwendungen im Vollbogenbereich zwischen den verschiedenen Zirkonoxid-Systemen erheblich unterscheiden, sind zugelassene Indikationen und Mindestabmessungen besonders wichtig.
Zirkonoxid, Lithiumdisilikat und Kobalt-Chrom sind allesamt wichtige Werkstoffe in der digitalen Zahnmedizin, doch ihre Eigenschaften und Herstellungsverfahren unterscheiden sich erheblich.
Eigenschaft | Zirkon | Lithiumdisilikat | CoCr |
| Materialtyp | Polykristalline Keramik | Glaskeramik | Metalllegierung |
| Festigkeit | Hoch bis sehr hoch | Hoch | Sehr hoch |
| Ästhetik | Gut bis ausgezeichnet | Ausgezeichnet | Gering ohne Verblendung |
| Transluzenz | Hängt vom Zirkonoxidtyp ab | Sehr hoch | Opak |
| Fräsen | In der Regel trocken, vorgesintert | In der Regel nass | Anspruchsvolle Metallbearbeitung |
| Nachbearbeitung | Sintern | Kristallisation | Endbearbeitung/Polieren |
| Typische Anwendungsbereiche | Kronen, Brücken, Vollbogen | Veneers, Inlays, Onlays, Kronen | Gerüste, Stege, Teleskopprothesen |
Lithiumdisilikat ist besonders attraktiv, wenn Transluzenz und Adhäsion im Vordergrund stehen. Seine Festigkeit ist im Allgemeinen geringer als die von Zirkonoxid, doch aufgrund seiner optischen Eigenschaften eignet es sich hervorragend für ästhetische Restaurationen.
CoCr bietet eine sehr hohe Steifigkeit und eignet sich besonders für Gerüste, Stege und Teleskoprestaurationen. Nachteile sind das metallische Erscheinungsbild und die anspruchsvollere Bearbeitung.
Zirkonoxid nimmt eine breite Position zwischen diesen Materialien ein. Je nach gewählter Sorte kann es entweder mechanische Festigkeit oder Ästhetik in den Vordergrund stellen und eignet sich dennoch für eine effiziente digitale Fertigung.
Zirkonoxid ist kein einzelnes Material, sondern eine Familie von Dentalkeramiken mit unterschiedlichen Verhältnissen von Festigkeit und Transluzenz.
3Y-TZP bietet die höchste mechanische Leistungsfähigkeit, 4Y verbindet Festigkeit mit verbesserter Ästhetik, während 5Y eine höhere Transluzenz für ästhetische Indikationen bietet. Mehrschichtige Rohlinge erweitern diese Möglichkeiten noch weiter, indem sie optische und – in einigen Systemen – auch mechanische Gradienten in einem Material vereinen.
Eine erfolgreiche Verarbeitung hängt vom gesamten CAD/CAM-Workflow ab: Der richtige Rohling, geeignete Werkzeuge, validierte Frässtrategien und das richtige Sinterprogramm tragen alle zum Endergebnis bei.
Für Dentallabore macht diese Vielseitigkeit Zirkonoxid zu einem der wichtigsten Materialien für digital gefertigte Kronen, Brücken und komplexe prothetische Versorgungen.
FAQ:
Was ist der Unterschied zwischen 3Y-, 4Y- und 5Y-Zirkonoxid?
Der Hauptunterschied liegt im Yttriumoxid-Gehalt. Eine Erhöhung der Yttriumoxid-Konzentration verbessert in der Regel die Transluzenz, verringert jedoch die mechanische Festigkeit. 3Y ist in der Regel fester, während 5Y eine höhere Transluzenz bietet. 4Y bietet ein Gleichgewicht zwischen beiden Eigenschaften.
Kann Zirkonoxid trocken gefräst werden?
Ja. Vorgesintertes dentales Zirkonoxid wird üblicherweise im Trockenfräsverfahren bearbeitet. Eine geeignete Zerspanung, zirkonoxidspezifische Werkzeuge und eine angemessene CAM-Strategie sind wichtig für eine effiziente Bearbeitung.
Bei welcher Temperatur wird Zirkonoxid gesintert?
Es gibt keine allgemeingültige Sintertemperatur. Je nach Zirkonoxid-System liegen die Endtemperaturen oft bei etwa 1.450–1.550 °C. Das genaue Aufheiz-, Halte- und Abkühlprogramm sollte stets den Anweisungen des Herstellers entsprechen.
Kann Zirkonoxid im Schnellsintern gesintert werden?
Ja, ausgewählte Zirkonoxid-Materialien können mit Schnell- oder Hochgeschwindigkeitsprogrammen bearbeitet werden. Die Kompatibilität hängt vom Material, dem Ofen und der Geometrie der Restauration ab.
Welches Zirkonoxid eignet sich am besten für Brücken?
Für Brückenrestaurationen werden im Allgemeinen hochfeste Zirkonoxidwerkstoffe wie 3Y-TZP oder geeignete 4Y- und Mehrschichtwerkstoffe bevorzugt. Der geeignete Werkstoff hängt von der Brückenlänge, den Abmessungen der Verbindungselemente, der Lage sowie den vom Hersteller zugelassenen Indikationen ab.
