1. Qu'est-ce que la zircone dentaire ?
2. Types : 3Y-TZP, 4Y-TZP, 5Y-TZP et zircone multicouche
3. Paramètres d'usinage : outils, stratégies et choix des blocs
4. Frittage : températures, programmes et exigences relatives au four
5. Applications : couronnes, bridges et restaurations d'arcade complète
La zircone dentaire est une céramique polycristalline à base de dioxyde de zirconium. Afin de stabiliser sa structure cristalline et d’obtenir les propriétés mécaniques requises, la zircone est généralement modifiée avec de l’oxyde d’yttrium, ou yttria.
La quantité d’yttria influence fortement les propriétés finales du matériau. En général, l’augmentation de la teneur en yttria améliore la translucidité mais réduit une partie de l’effet de durcissement par transformation responsable de la haute résistance de la zircone traditionnelle.
Cela conduit à un principe important :
une résistance plus élevée implique généralement une translucidité moindre, tandis qu’une translucidité plus élevée s’accompagne généralement d’une résistance réduite.
La zircone dentaire moderne est donc disponible en plusieurs classes de matériaux, ce qui permet aux laboratoires de choisir le compromis le plus adapté à chaque indication. Dans les flux de travail numériques, ces matériaux peuvent être traités efficacement à l’aide de fraiseuses dentaires adaptées, faisant de la zircone un matériau clé pour la fabrication CAO/FAO dans les laboratoires dentaires.
Les termes 3Y, 4Y et 5Y font référence au pourcentage molaire approximatif d’yttria utilisé pour stabiliser la zircone.
Le 3Y-TZP contient environ 3 % en moles d’yttria et offre la résistance mécanique la plus élevée parmi les zirconies dentaires couramment utilisées. Sa translucidité relativement faible le rend particulièrement adapté aux restaurations postérieures, aux armatures et à d’autres applications soumises à des contraintes élevées.
La zircone 4Y offre un bon équilibre entre résistance et translucidité. Elle est plus translucide que la 3Y tout en conservant une résistance mécanique suffisante pour de nombreuses restaurations antérieures et postérieures.
La zircone 5Y contient une proportion plus élevée de phase cubique et offre donc une plus grande translucidité. Cela la rend intéressante pour les restaurations hautement esthétiques, bien que sa résistance moindre doive être prise en compte lors du choix des indications.
Type de zircone | Translucidité | Résistance à la flexion typique* | Indications typiques |
| 3Y-TZP | Faible à moyenne | Environ 900–1 300 MPa | Couronnes postérieures, bridges, armatures |
| 4Y-PSZ | Moyenne à élevée | Environ 600 à 1 000 MPa | Couronnes antérieures/postérieures, bridges à portée courte |
| 5Y-PSZ | Élevée | Environ 400 à 900 MPa | Couronnes esthétiques, facettes, restaurations sélectionnées |
| Zircone multicouche | Dégradé | En fonction du produit | Couronnes monolithiques, bridges, restaurations complexes |
*Plages typiques ; les valeurs exactes et les indications approuvées dépendent du matériau utilisé.
Zircone
multicouche
Les ébauches multicouches sont conçues pour reproduire la transition naturelle entre une région cervicale plus opaque et une zone incisale translucide.
Certains matériaux utilisent uniquement un dégradé de couleur et de translucidité, tandis que d’autres combinent différentes compositions de zircone. Un emboîtement correct est particulièrement important, car la position verticale de la restauration au sein du bloc détermine l’emplacement des différentes couches dans la restauration finale.

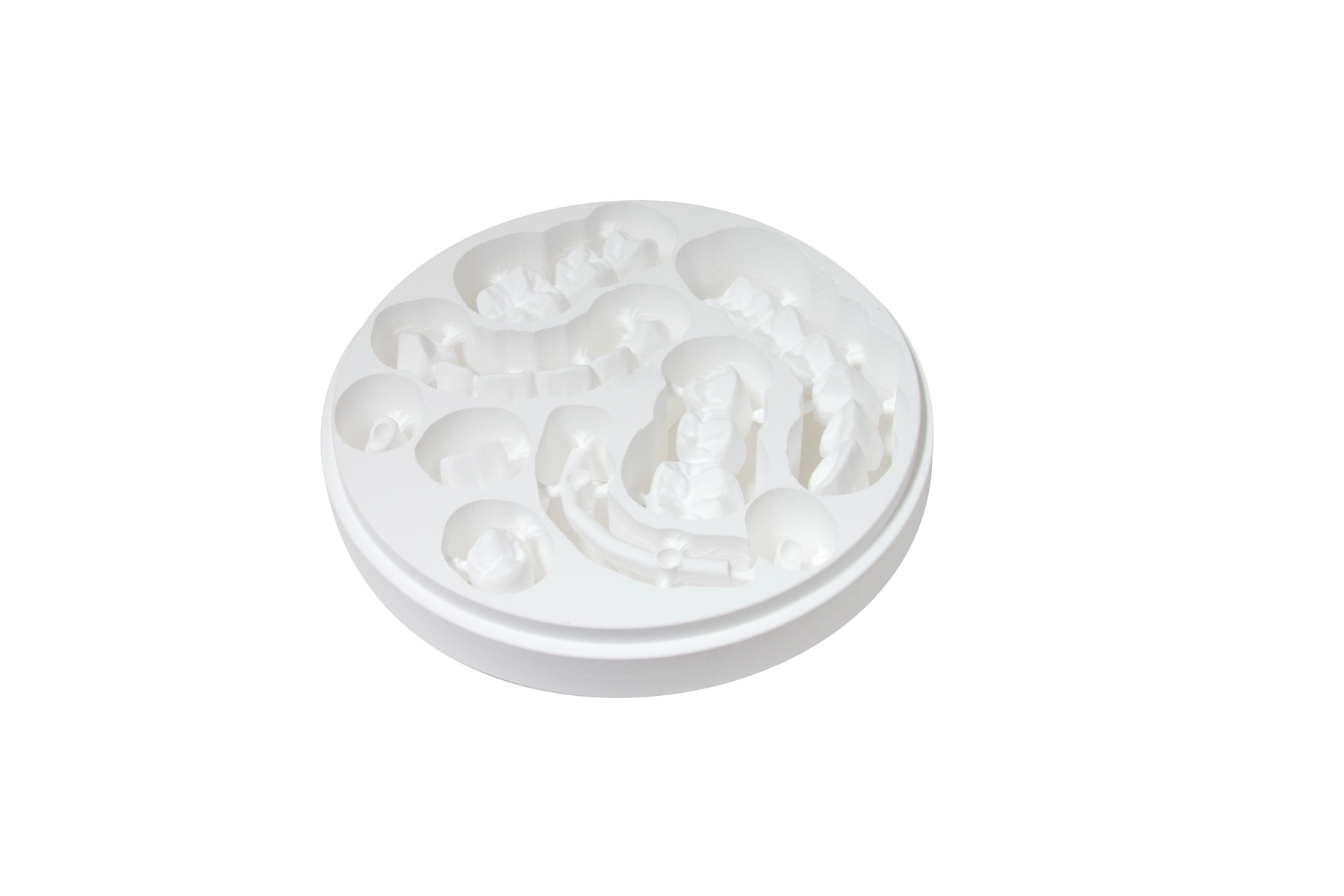

La plupart des zirconies dentaires sont usinées à l’état pré-fritté. À ce stade, le matériau est relativement tendre et peut être usiné efficacement avant d’être densifié lors du frittage.
L'usinage à sec est la méthode standard pour de nombreux processus de fabrication à base de zircone. La zircone pré-frittée générant une fine poussière céramique, il est essentiel de disposer d'un système d'aspiration efficace et de veiller à la propreté de la chambre d'usinage.
Le choix des outils influe également sur la qualité de surface et la précision marginale. La zircone dentaire est généralement usinée à l’aide d’outils en carbure spécialement conçus pour ce matériau. Des outils plus grands sont utilisés pour l’ébauche, tandis que des outils plus petits permettent de créer les marges, les sillons et les géométries internes.
Les vitesses de broche, les vitesses d’avance et les trajectoires d’outils exactes ne doivent pas être transposées de manière universelle d’une machine à l’autre. Les systèmes FAO modernes tels qu’iCAM V5 utilisent des stratégies prédéfinies, spécifiques au matériau, pour coordonner les mouvements de la machine, les outils et la géométrie de la restauration.
Choisir le bon bloc
de zircone
Le choix du matériau doit être effectué avant le début de l’imbrication et de l’usinage.
Pour un bridge postérieur à plusieurs éléments, la résistance mécanique peut constituer l’exigence principale, ce qui fait du 3Y ou d’une zircone multicouche haute résistance adaptée un choix logique. Pour une couronne unitaire antérieure, une plus grande translucidité peut justifier le choix du 4Y, du 5Y ou d’un matériau multicouche esthétique.
La hauteur du bloc doit également être prise en compte afin que la restauration s’intègre entièrement dans la zone utilisable. Avec la zircone multicouche, le positionnement vertical influence en outre la répartition de la teinte et de la translucidité.
Après le fraisage, la zircone pré-frittée n’a pas encore atteint sa densité, ses dimensions ni sa résistance mécanique définitives. Ces propriétés se développent au cours du frittage.
Au cours de ce processus, la restauration subit un retrait important. Le système CAM compense ce phénomène en fraisant la restauration avec des dimensions supérieures à celles prévues, afin qu’elle atteigne les dimensions souhaitées après le frittage.
La plupart des systèmes dentaires à base de zircone utilisent des températures de frittage finales comprises entre environ 1 450 et 1 550 °C, mais il n’existe pas de température universelle adaptée à tous les matériaux. Différents produits à base de zircone peuvent nécessiter des programmes très différents.
La température n’est pas le seul paramètre important. Un cycle de frittage contrôle également :
Ces paramètres peuvent influencer la structure granulaire, les propriétés mécaniques et la translucidité. Il convient donc de toujours respecter le programme spécifique du fabricant de zircone.
Frittage conventionnel vs frittage rapide
Les programmes traditionnels de frittage de la zircone peuvent prendre plusieurs heures, chauffage et refroidissement compris. Les fours modernes et les matériaux compatibles permettent également un frittage rapide ou à grande vitesse, ce qui réduit considérablement le temps de traitement.
Cependant, tous les matériaux à base de zircone et toutes les géométries de restaurations ne sont pas adaptés au frittage rapide. Les grands bridges et les restaurations d’arcade complète peuvent nécessiter des conditions de chauffage ou de refroidissement différentes de celles des couronnes unitaires.
Exigences relatives au four
Un four à zircone doit atteindre et contrôler avec précision les températures élevées requises pour la densification, tout en permettant des phases de chauffage, de maintien en température et de refroidissement adaptées.
Pour les restaurations de grande taille, un refroidissement contrôlé est particulièrement important, car des variations rapides de température peuvent induire des contraintes dans les structures étendues.
Le flux de travail complet peut donc être résumé comme suit :
Conception CAO → Préparation FAO → Fraisage à sec → Finition → Frittage → Caractérisation et polissage
La grande diversité des matériaux à base de zircone rend ce matériau adapté à de nombreux domaines de la dentisterie restauratrice.
Couronnes
Les couronnes monolithiques en zircone comptent parmi les applications les plus courantes. Les couronnes postérieures peuvent bénéficier de la résistance supérieure des matériaux 3Y ou 4Y, tandis que la zircone translucide 4Y, 5Y ou multicouche peut offrir une esthétique améliorée dans la région antérieure.
Ponts
La zircone est également largement utilisée pour les bridges à plusieurs éléments. À mesure que la longueur de la portée augmente, la résistance du matériau et la conception des connecteurs prennent de plus en plus d’importance.
Les grades de zircone à haute résistance sont donc généralement privilégiés pour les indications de bridges exigeantes. Les dimensions des connecteurs et la conception de la restauration doivent toujours respecter les exigences spécifiques du fabricant du matériau.
Restaurations d’arcade complète
La zircone peut également être utilisée pour des restaurations complexes sur implants et des restaurations d’arcade complète.
Ces restaurations de grande envergure imposent des exigences particulièrement élevées en matière de conception CAO, d’imbrication, de précision d’usinage et de frittage. Les matériaux à haute résistance sont généralement privilégiés, tandis qu’un soutien soigné et un frittage contrôlé contribuent à réduire le risque de déformation ou de contrainte.
Les applications sur arcade complète variant considérablement d’un système de zircone à l’autre, les indications approuvées et les dimensions minimales revêtent une importance particulière.
La zircone, le disilicate de lithium et le cobalt-chrome sont tous des matériaux importants en dentisterie numérique, mais leurs propriétés et leurs processus de fabrication diffèrent considérablement.
Propriétés | Zircone | Disilicate de lithium | CoCr |
| Type de matériau | Céramique polycristalline | Vitrocéramique | Alliage métallique |
| Résistance | Élevée à très élevée | Élevée | Très élevée |
| Esthétique | Bonne à excellente | Excellente | Faible sans facette |
| Translucidité | Dépend du type de zircone | Très élevée | Opaque |
| Usinage | Généralement à sec, après frittage préalable | Généralement par voie humide | Usinage exigeant des métaux |
| Post-traitement | Frittage | Cristallisation | Finition/polissage |
| Applications typiques | Couronnes, bridges, arcades complètes | Facettes, inlays, onlays, couronnes | Armatures, barres, restaurations télescopiques |
Le disilicate de
lithium est particulièrement intéressant lorsque la translucidité et l'adhérence sont des priorités. Sa résistance est généralement inférieure à celle de la zircone, mais ses propriétés optiques le rendent particulièrement adapté aux restaurations esthétiques.
Le CoCr offre une très grande rigidité et convient particulièrement aux armatures, aux barres et aux restaurations télescopiques. Ses inconvénients sont son aspect métallique et un usinage plus exigeant.
La zircone occupe une place intermédiaire entre ces matériaux. Selon la nuance choisie, elle peut privilégier la résistance mécanique ou l’esthétique tout en restant adaptée à une production numérique efficace.
La zircone n’est pas un matériau unique, mais une famille de céramiques dentaires présentant différents rapports entre résistance et translucidité.
Le 3Y-TZP offre les meilleures performances mécaniques, le 4Y allie résistance et esthétique améliorée, tandis que le 5Y offre une plus grande translucidité pour les indications esthétiques. Les ébauches multicouches élargissent encore ces possibilités en intégrant des gradients optiques et, dans certains systèmes, mécaniques au sein d’un même matériau.
La réussite du traitement dépend de l’ensemble du flux de travail CAO/FAO : le bloc adapté, les outils appropriés, les stratégies d’usinage validées et le programme de frittage adéquat contribuent tous au résultat final.
Pour les laboratoires dentaires, cette polyvalence fait de la zircone l’un des matériaux les plus importants pour la fabrication numérique de couronnes, de bridges et de restaurations prothétiques complexes.
FAQ :
Quelle est la différence entre la zircone 3Y, 4Y et 5Y ?
La principale différence réside dans la teneur en yttrie. L'augmentation de la concentration en yttrie améliore généralement la translucidité, mais réduit la résistance mécanique. La zircone 3Y est généralement plus résistante, tandis que la zircone 5Y offre une plus grande translucidité. La zircone 4Y offre un équilibre entre les deux.
La zircone peut-elle être usinée à sec ?
Oui. La zircone dentaire pré-frittée est couramment usinée par fraisage à sec. Une extraction adéquate, des outils spécifiques à la zircone et une stratégie CAM appropriée sont essentiels pour un usinage efficace.
À quelle température la zircone est-elle frittée ?
Il n’existe pas de température de frittage universelle. Selon le système de zircone utilisé, les températures finales se situent souvent entre 1 450 et 1 550 °C environ. Le programme précis de chauffage, de maintien en température et de refroidissement doit toujours respecter les instructions du fabricant.
La zircone peut-elle être frittée en mode « speed » ?
Oui, certains matériaux à base de zircone peuvent être traités à l’aide de programmes de frittage rapide ou ultra-rapide. La compatibilité dépend du matériau, du four et de la géométrie de la restauration.
Quelle zircone convient le mieux aux bridges ?
Une zircone à haute résistance, telle que la 3Y-TZP ou certains matériaux 4Y et multicouches adaptés, est généralement privilégiée pour les restaurations sous forme de bridges. Le choix du matériau approprié dépend de la longueur du bridge, des dimensions des connecteurs, de leur position et des indications approuvées par le fabricant.
