1. ¿Qué es la zirconia dental?
2. Tipos: 3Y-TZP, 4Y-TZP, 5Y-TZP y circonio multicapa
3. Parámetros de fresado: herramientas, estrategias y selección de bloques
4. Sinterización: temperaturas, programas y requisitos del horno
5. Aplicaciones: coronas, puentes y restauraciones de arcada completa
La zirconia dental es una cerámica policristalina a base de dióxido de circonio. Para estabilizar su estructura cristalina y conseguir las propiedades mecánicas requeridas, la zirconia se modifica habitualmente con óxido de itrio, o itria.
La cantidad de itria influye considerablemente en las propiedades finales del material. En general, al aumentar el contenido de itria se mejora la translucidez, pero se reduce parte del efecto de endurecimiento por transformación responsable de la elevada resistencia de la circonia tradicional.
Esto nos lleva a un principio importante:
una mayor resistencia suele implicar una menor translucidez, mientras que una mayor translucidez suele ir acompañada de una menor resistencia.
Por lo tanto, la circonia dental moderna está disponible en varias clases de materiales que permiten a los laboratorios seleccionar el equilibrio adecuado para cada indicación. En los flujos de trabajo digitales, estos materiales pueden procesarse de manera eficiente con fresadoras dentales adecuadas, lo que convierte a la circonia en un material clave para la fabricación CAD/CAM en los laboratorios dentales.
Los términos 3Y, 4Y y 5Y se refieren al porcentaje molar aproximado de itria utilizado para estabilizar la zirconia.
El 3Y-TZP contiene aproximadamente un 3 % molar de itria y ofrece la mayor resistencia mecánica de entre las circonias dentales de uso habitual. Su translucidez, comparativamente menor, lo hace especialmente adecuado para restauraciones posteriores, estructuras y otras aplicaciones sometidas a cargas elevadas.
La zirconia 4Y ofrece un equilibrio entre resistencia y translucidez. Es más translúcida que la 3Y, al tiempo que mantiene una resistencia mecánica suficiente para numerosas restauraciones anteriores y posteriores.
La circonia 5Y contiene un mayor porcentaje de fase cúbica y, por lo tanto, ofrece una mayor translucidez. Esto la hace atractiva para restauraciones de alta estética, aunque debe tenerse en cuenta su menor resistencia a la hora de seleccionar las indicaciones.
Tipo de circonio | Translucidez | Resistencia a la flexión típica* | Indicaciones típicas |
| 3Y-TZP | Baja a media | Aprox. 900–1 300 MPa | Coronas posteriores, puentes, estructuras |
| 4Y-PSZ | De medio a alto | Aprox. 600–1.000 MPa | Coronas anteriores/posteriores, puentes de poca extensión |
| 5Y-PSZ | Alta | Aprox. 400–900 MPa | Coronas estéticas, carillas, restauraciones seleccionadas |
| Circonio multicapa | Gradiente | Depende del producto | Coronas monolíticas, puentes, restauraciones complejas |
*Rangos típicos; los valores exactos y las indicaciones aprobadas dependen de cada material.
Circonia
multicapa
Los bloques multicapa están diseñados para reproducir la transición natural desde una región cervical más opaca hasta una zona incisal translúcida.
Algunos materiales utilizan únicamente un degradado de color y translucidez, mientras que otros combinan diferentes composiciones de circonio. Es especialmente importante que el encaje sea correcto, ya que la posición vertical de la restauración dentro del bloque determina dónde se ubicarán las diferentes capas en la restauración final.

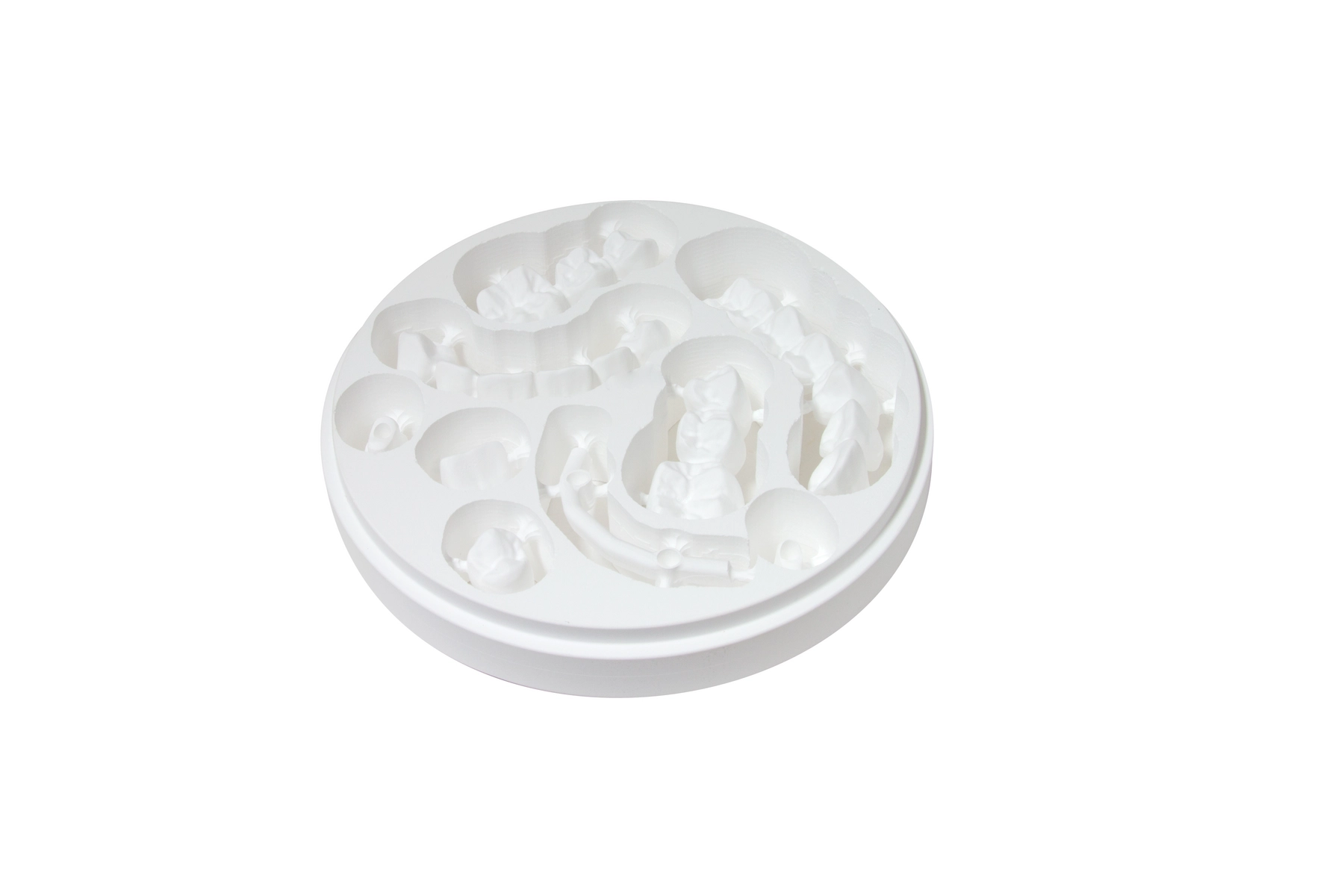

La mayor parte de la zirconia dental se fresa en estado presinterizado. En esta fase, el material es relativamente blando y puede procesarse de forma eficiente antes de densificarse durante la sinterización.
El fresado en seco es el método estándar en muchos procesos de trabajo con circonio. Dado que el circonio presinterizado genera polvo cerámico fino, es importante contar con un sistema de extracción eficaz y mantener limpia la cámara de fresado.
La selección de herramientas también influye en la calidad de la superficie y la precisión marginal. La zirconia dental se procesa normalmente con herramientas de metal duro diseñadas específicamente para este material. Se utilizan herramientas más grandes para el desbaste, mientras que las más pequeñas se emplean para crear márgenes, fisuras y geometrías internas.
Las velocidades exactas del husillo, las velocidades de avance y las trayectorias de la herramienta no deben transferirse de forma universal entre máquinas. Los sistemas CAM modernos, como iCAM V5, utilizan estrategias predefinidas y específicas para cada material con el fin de coordinar el movimiento de la máquina, las herramientas y la geometría de la restauración.
Elección de la pieza en bruto
de circonio adecuada
La selección del material debe realizarse antes de que comiencen el anidamiento y el mecanizado.
En el caso de un puente posterior de varias unidades, la resistencia mecánica puede ser el requisito principal, por lo que el 3Y o una zirconia multicapa de alta resistencia adecuada serían una elección lógica. Para una corona única anterior, una mayor translucidez puede justificar la selección de 4Y, 5Y o un material multicapa estético.
También debe tenerse en cuenta la altura del bloque para que la restauración quepa completamente dentro del área utilizable. Con la circonia multicapa, el posicionamiento vertical influye además en la distribución del color y la translucidez.
Tras el fresado, la zirconia presinterizada aún no ha alcanzado su densidad, dimensiones ni resistencia mecánica definitivas. Estas propiedades se desarrollan durante el sinterizado.
Durante este proceso, la restauración se contrae considerablemente. El sistema CAM compensa esta contracción fresando la restauración con unas dimensiones mayores, de modo que alcance las dimensiones previstas tras el sinterizado.
La mayoría de los sistemas dentales de circonio utilizan temperaturas de sinterización finales de entre 1.450 y 1.550 °C aproximadamente, pero no existe una temperatura universal adecuada para todos los materiales. Los distintos productos de circonio pueden requerir programas significativamente diferentes.
La temperatura no es el único parámetro importante. Un ciclo de sinterización también controla:
Estos parámetros pueden influir en la estructura granular, las propiedades mecánicas y la translucidez. Por lo tanto, siempre debe seguirse el programa específico del fabricante de circonio.
Sinterización convencional frente a sinterización rápida
Los programas tradicionales de sinterización de la zirconia pueden durar varias horas, incluyendo el calentamiento y el enfriamiento. Los hornos modernos y los materiales compatibles también permiten la sinterización rápida o a alta velocidad, lo que reduce significativamente el tiempo de procesamiento.
Sin embargo, no todos los materiales de circonio ni todas las geometrías de las restauraciones están homologados para el sinterizado rápido. Los puentes grandes y las restauraciones de arcada completa pueden requerir condiciones de calentamiento o enfriamiento diferentes a las de las coronas individuales.
Requisitos del horno
Un horno para circonio debe alcanzar y controlar con precisión las altas temperaturas necesarias para la densificación, al tiempo que permite unas fases adecuadas de calentamiento, mantenimiento de la temperatura y enfriamiento.
En el caso de restauraciones de mayor tamaño, el enfriamiento controlado es especialmente importante, ya que los cambios rápidos de temperatura pueden provocar tensiones en estructuras extensas.
Por lo tanto, el flujo de trabajo completo puede resumirse así:
Diseño CAD → Preparación CAM → Fresado en seco → Acabado → Sinterización → Caracterización y pulido
La amplia gama de materiales de circonio hace que este material sea adecuado para numerosas áreas de la odontología restauradora.
Coronas
Las coronas monolíticas de circonio se encuentran entre las aplicaciones más habituales. Las coronas posteriores pueden beneficiarse de la mayor resistencia de los materiales 3Y o 4Y, mientras que el circonio translúcido 4Y, 5Y o multicapa puede proporcionar una mejor estética en la región anterior.
Puentes
La zirconia también se utiliza ampliamente para puentes de varias unidades. A medida que aumenta la longitud del tramo, la resistencia del material y el diseño del conector cobran cada vez más importancia.
Por lo tanto, para indicaciones de puentes exigentes se suelen preferir los grados de circonio de mayor resistencia. Las dimensiones de los conectores y el diseño de la restauración deben ajustarse siempre a los requisitos específicos del fabricante del material.
Restauraciones de arcada completa
La zirconia también puede utilizarse para restauraciones complejas soportadas por implantes y de arcada completa.
Estas restauraciones de gran envergadura plantean exigencias especialmente elevadas en cuanto al diseño CAD, la disposición de las piezas, la precisión del fresado y la sinterización. Por lo general, se prefieren materiales de alta resistencia, mientras que un soporte cuidadoso y una sinterización controlada ayudan a reducir el riesgo de distorsión o tensión.
Dado que las aplicaciones de arcada completa varían considerablemente entre los distintos sistemas de circonio, las indicaciones aprobadas y las dimensiones mínimas revisten especial importancia.
La circonia, el disilicato de litio y el cobalto-cromo son materiales importantes en la odontología digital, pero sus propiedades y procesos de fabricación difieren significativamente.
Propiedad | Circonia | Disilicato de litio | CoCr |
| Tipo de material | Cerámica policristalina | Vetrocerámica | Aleación metálica |
| Resistencia | Alta a muy alta | Alta | Muy alta |
| Estética | De buena a excelente | Excelente | Baja sin recubrimiento |
| Translucidez | Depende del tipo de circonio | Muy alta | Opaca |
| Fresado | Normalmente en seco, presinterizado | Normalmente en húmedo | Fresado de metales exigentes |
| Posprocesado | Sinterización | Cristalización | Acabado/pulido |
| Aplicaciones típicas | Coronas, puentes, arcadas completas | Carillas, incrustaciones, recubrimientos, coronas | Estructuras, barras, restauraciones telescópicas |
El disilicato de
litio resulta especialmente interesante cuando la translucidez y la adhesión son prioritarias. Su resistencia es, en general, inferior a la de la circonia, pero sus propiedades ópticas lo hacen muy adecuado para restauraciones estéticas.
El CoCr ofrece una rigidez muy elevada y resulta especialmente adecuado para estructuras, barras y restauraciones telescópicas. Sus desventajas son el aspecto metálico y un mecanizado más exigente.
La circonia ocupa una posición intermedia entre estos materiales. Dependiendo del grado seleccionado, puede priorizar la resistencia mecánica o la estética, sin dejar de ser adecuada para una producción digital eficiente.
La zirconia no es un único material, sino una familia de cerámicas dentales con diferentes equilibrios entre resistencia y translucidez.
El 3Y-TZP ofrece el mayor rendimiento mecánico, el 4Y combina resistencia con una estética mejorada, mientras que el 5Y ofrece una mayor translucidez para indicaciones estéticas. Las piezas en bruto multicapa amplían aún más estas posibilidades al integrar gradientes ópticos y, en algunos sistemas, mecánicos, dentro de un mismo material.
El éxito del procesamiento depende del flujo de trabajo completo de CAD/CAM: el bloque adecuado, las herramientas adecuadas, las estrategias de fresado validadas y el programa de sinterización correcto contribuyen al resultado final.
Para los laboratorios dentales, esta versatilidad convierte a la zirconia en uno de los materiales más importantes para la fabricación digital de coronas, puentes y restauraciones protésicas complejas.
Preguntas frecuentes:
¿Cuál es la diferencia entre la circonia 3Y, 4Y y 5Y?
La principal diferencia es el contenido de itria. Aumentar la concentración de itria suele mejorar la translucidez, pero reduce la resistencia mecánica. La 3Y suele ser más resistente, mientras que la 5Y ofrece mayor translucidez. La 4Y ofrece un equilibrio entre ambas.
¿Se puede fresar la zirconia en seco?
Sí. La zirconia dental presinterizada se procesa habitualmente mediante fresado en seco. Para un mecanizado eficiente, es importante contar con una extracción adecuada, herramientas específicas para zirconia y una estrategia CAM apropiada.
¿A qué temperatura se sinteriza la circonia?
No existe una temperatura de sinterización universal. Dependiendo del sistema de circonio, las temperaturas finales suelen situarse aproximadamente entre 1.450 y 1.550 °C. El programa exacto de calentamiento, mantenimiento y enfriamiento debe seguir siempre las instrucciones del fabricante.
¿Se puede sinterizar la zirconia mediante sinterización rápida?
Sí, determinados materiales de circonio pueden procesarse mediante programas rápidos o de alta velocidad. La compatibilidad depende del material, del horno y de la geometría de la restauración.
¿Qué tipo de circonio es el más adecuado para los puentes?
Para las restauraciones de puentes se suele preferir una zirconia de mayor resistencia, como la 3Y-TZP o materiales 4Y y multicapa adecuados. El material adecuado depende de la longitud del puente, las dimensiones de los conectores, la posición y las indicaciones aprobadas por el fabricante.
