1. Che cos’è la zirconia dentale?
2. Tipi: 3Y-TZP, 4Y-TZP, 5Y-TZP e zirconia multistrato
3. Parametri di fresatura: utensili, strategie e scelta del blocco
4. Sinterizzazione: temperature, programmi e requisiti del forno
5. Applicazioni: corone, ponti e restauri ad arcata intera
La zirconia dentale è una ceramica policristallina a base di biossido di zirconio. Per stabilizzarne la struttura cristallina e ottenere le proprietà meccaniche richieste, la zirconia viene comunemente modificata con ossido di ittrio, o ittria.
La quantità di ittrio influisce notevolmente sulle proprietà finali del materiale. In generale, aumentando il contenuto di ittrio si migliora la traslucenza, ma si riduce in parte l’effetto di indurimento da trasformazione responsabile dell’elevata resistenza della zirconia tradizionale.
Da ciò deriva un principio importante:
una maggiore resistenza comporta generalmente una minore traslucenza, mentre una maggiore traslucenza si accompagna solitamente a una resistenza ridotta.
La moderna zirconia dentale è quindi disponibile in diverse classi di materiali che consentono ai laboratori di selezionare il giusto equilibrio per ogni indicazione. Nei flussi di lavoro digitali, questi materiali possono essere lavorati in modo efficiente con fresatrici dentali adeguate, rendendo la zirconia un materiale fondamentale per la produzione CAD/CAM nei laboratori odontotecnici.
I termini 3Y, 4Y e 5Y si riferiscono alla percentuale molare approssimativa di ittrio utilizzata per stabilizzare la zirconia.
La 3Y-TZP contiene circa il 3% in moli di ittrio e offre la massima resistenza meccanica tra le zirconie dentali comunemente utilizzate. La sua traslucenza relativamente inferiore la rende particolarmente adatta per restauri posteriori, strutture portanti e altre applicazioni soggette a carichi elevati.
La zirconia 4Y offre un equilibrio tra resistenza e traslucenza. È più traslucida della 3Y, pur mantenendo una resistenza meccanica sufficiente per molti restauri anteriori e posteriori.
La zirconia 5Y contiene una percentuale maggiore di fase cubica e offre quindi una maggiore traslucenza. Ciò la rende interessante per restauri altamente estetici, sebbene nella scelta delle indicazioni si debba tenere conto della sua minore resistenza.
Tipo di zirconia | Traslucenza | Resistenza alla flessione tipica* | Indicazioni tipiche |
| 3Y-TZP | Da bassa a media | Circa 900–1.300 MPa | Corone posteriori, ponti, strutture portanti |
| 4Y-PSZ | Da medio ad alto | Circa 600–1.000 MPa | Corone anteriori/posteriori, ponti a campata corta |
| 5Y-PSZ | Elevata | Circa 400–900 MPa | Corone estetiche, faccette, restauri selezionati |
| Zirconia multistrato | Gradiente | A seconda del prodotto | Corone monolitiche, ponti, restauri complessi |
*Intervalli tipici; i valori esatti e le indicazioni approvate dipendono dal singolo materiale.
Zirconia
multistrato
I grezzi multistrato sono progettati per riprodurre la transizione naturale da una regione cervicale più opaca a un'area incisale traslucida.
Alcuni materiali utilizzano solo un gradiente di colore e traslucenza, mentre altri combinano diverse composizioni di zirconia. Il corretto posizionamento all’interno del grezzo è particolarmente importante poiché la posizione verticale del restauro all’interno del grezzo determina dove si troveranno i diversi strati nel restauro finale.

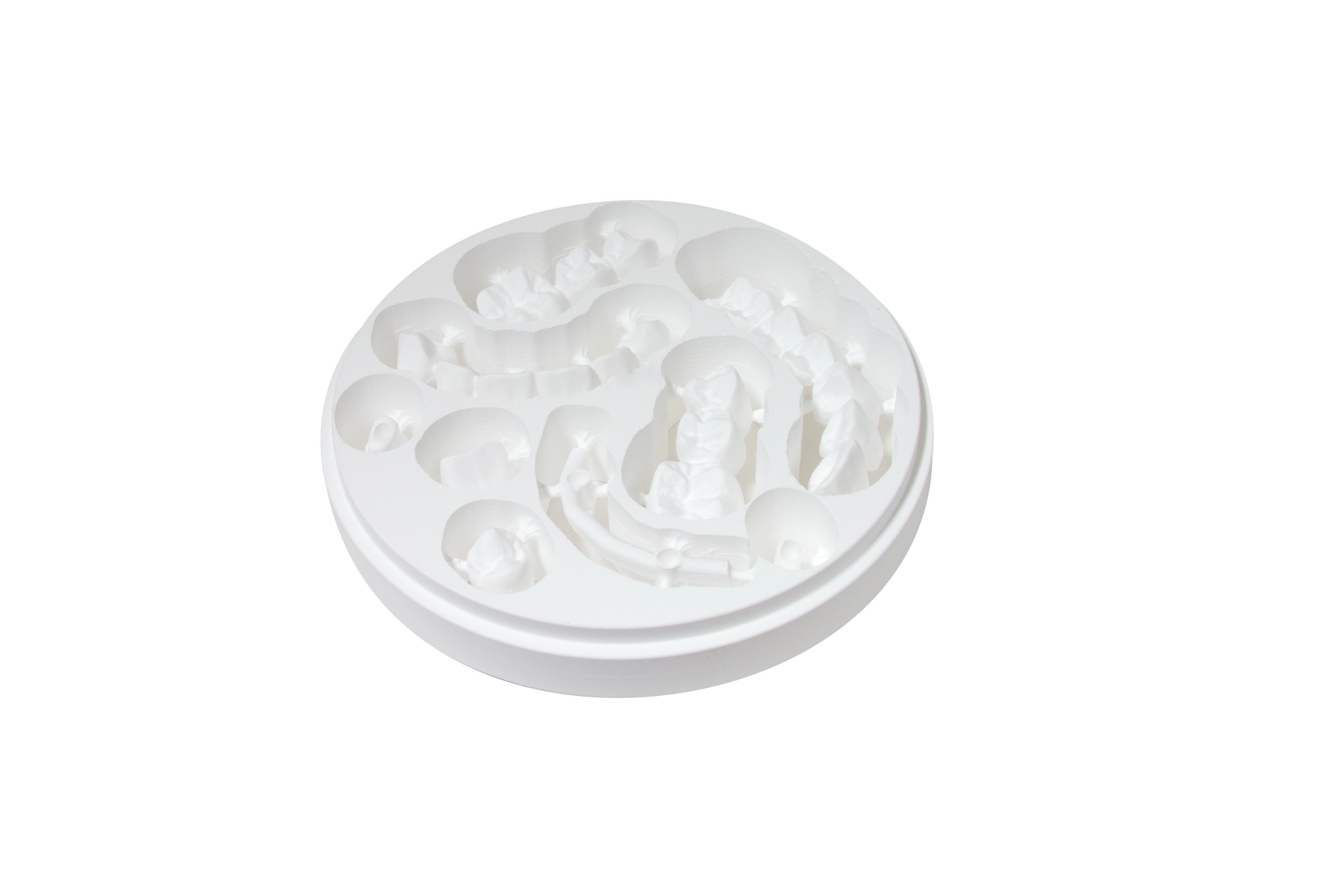

La maggior parte della zirconia dentale viene fresata allo stato presinterizzato. In questa fase, il materiale è relativamente morbido e può essere lavorato in modo efficiente prima di essere densificato durante la sinterizzazione.
La fresatura a secco è l’approccio standard per molti flussi di lavoro con la zirconia. Poiché la zirconia presinterizzata genera polvere ceramica fine, è importante garantire un’efficace aspirazione e una camera di fresatura pulita.
Anche la scelta degli utensili influisce sulla qualità della superficie e sulla precisione marginale. La zirconia dentale viene solitamente lavorata utilizzando utensili in carburo progettati specificamente per questo materiale. Gli utensili più grandi vengono utilizzati per la sgrossatura, mentre quelli più piccoli servono a realizzare margini, fessure e geometrie interne.
Le velocità esatte del mandrino, le velocità di avanzamento e i percorsi utensile non devono essere trasferiti in modo universale da una macchina all’altra. I moderni sistemi CAM, come iCAM V5, utilizzano strategie predefinite e specifiche per il materiale per coordinare il movimento della macchina, gli utensili e la geometria del restauro.
Scelta del grezzo
di zirconia corretto
La scelta del materiale deve avvenire prima dell’inizio del nesting e della lavorazione.
Per un ponte plurimodulare posteriore, la resistenza meccanica può rappresentare il requisito principale, rendendo il 3Y o una zirconia multistrato ad alta resistenza adeguata una scelta logica. Per una corona singola anteriore, una maggiore traslucenza può giustificare la scelta del 4Y, del 5Y o di un materiale multistrato estetico.
Occorre inoltre considerare l’altezza del grezzo affinché il restauro rientri completamente nell’area utilizzabile. Con la zirconia multistrato, il posizionamento verticale influenza inoltre la distribuzione del colore e della traslucenza.
Dopo la fresatura, la zirconia presinterizzata non ha ancora raggiunto la densità, le dimensioni o la resistenza meccanica definitive. Queste proprietà si sviluppano durante la sinterizzazione.
Durante questo processo, il restauro subisce un notevole restringimento. Il sistema CAM compensa questo fenomeno fresando il restauro con dimensioni maggiori, in modo che raggiunga le dimensioni previste dopo la sinterizzazione.
La maggior parte dei sistemi dentali a base di zirconia utilizza temperature di sinterizzazione finali comprese tra circa 1.450 e 1.550 °C, ma non esiste una temperatura universale adatta a tutti i materiali. Prodotti in zirconia diversi possono richiedere programmi significativamente diversi.
La temperatura non è l’unico parametro importante. Un ciclo di sinterizzazione controlla anche:
Questi parametri possono influenzare la struttura granulare, le proprietà meccaniche e la traslucenza. È quindi necessario seguire sempre il programma specifico indicato dal produttore della zirconia.
Sinterizzazione convenzionale vs. sinterizzazione rapida
I programmi tradizionali di sinterizzazione della zirconia possono richiedere diverse ore, compresi il riscaldamento e il raffreddamento. I forni moderni e i materiali compatibili consentono anche la sinterizzazione rapida o ad alta velocità, riducendo significativamente i tempi di lavorazione.
Tuttavia, non tutti i materiali in zirconia o tutte le geometrie dei restauri sono approvati per la sinterizzazione rapida. I ponti di grandi dimensioni e i restauri ad arcata intera possono richiedere condizioni di riscaldamento o raffreddamento diverse rispetto alle corone singole.
Requisiti del forno
Un forno per zirconia deve raggiungere e controllare con precisione le alte temperature necessarie per la densificazione, garantendo al contempo fasi adeguate di riscaldamento, mantenimento e raffreddamento.
Per i restauri di grandi dimensioni, il raffreddamento controllato è particolarmente importante poiché rapidi sbalzi di temperatura possono introdurre sollecitazioni nelle strutture estese.
Il flusso di lavoro completo può quindi essere riassunto come segue:
Progettazione CAD → Preparazione CAM → Fresatura a secco → Finitura → Sinterizzazione → Caratterizzazione e lucidatura
L’ampia gamma di materiali a base di zirconia rende questo materiale adatto a numerosi ambiti dell’odontoiatria restaurativa.
Corone
Le corone monolitiche in zirconia sono tra le applicazioni più comuni. Le corone posteriori possono trarre vantaggio dalla maggiore resistenza dei materiali 3Y o 4Y, mentre la zirconia traslucida 4Y, 5Y o multistrato può garantire una migliore estetica nella regione anteriore.
Ponti
La zirconia è ampiamente utilizzata anche per i ponti plurimodulari. All’aumentare della lunghezza dell’arcata, la resistenza del materiale e il design dei connettori assumono un’importanza sempre maggiore.
I gradi di zirconia a maggiore resistenza sono quindi generalmente preferiti per le indicazioni di ponti più impegnative. Le dimensioni dei connettori e il design del restauro devono sempre seguire i requisiti specifici del produttore del materiale.
Restauri dell’arcata completa
La zirconia può essere utilizzata anche per complessi restauri su impianti e a arcata intera.
Questi restauri di grandi dimensioni pongono requisiti particolarmente elevati in termini di progettazione CAD, nesting, precisione di fresatura e sinterizzazione. In genere si preferiscono materiali ad alta resistenza, mentre un supporto accurato e una sinterizzazione controllata contribuiscono a ridurre il rischio di distorsione o sollecitazioni.
Poiché le applicazioni ad arcata intera variano notevolmente tra i diversi sistemi in zirconia, le indicazioni approvate e le dimensioni minime sono particolarmente importanti.
La zirconia, il disilicato di litio e il cobalto-cromo sono tutti materiali importanti nell’odontoiatria digitale, ma le loro proprietà e i flussi di lavoro di produzione differiscono in modo significativo.
Proprietà | Zirconia | Disilicato di litio | CoCr |
| Tipo di materiale | Ceramica policristallina | Vetroceramica | Lega metallica |
| Resistenza | Da elevata a molto elevata | Elevata | Molto elevata |
| Estetica | Da buona a eccellente | Eccellente | Bassa senza rivestimento |
| Traslucenza | Dipende dal tipo di zirconia | Molto elevata | Opaco |
| Fresatura | Di solito a secco, pre-sinterizzato | Di solito a umido | Fresatura di metalli complessa |
| Post-lavorazione | Sinterizzazione | Cristallizzazione | Finitura/lucidatura |
| Applicazioni tipiche | Corone, ponti, arcate complete | Faccette, intarsi, onlay, corone | Strutture, barre, restauri telescopici |
Il disilicato di
litio è particolarmente indicato quando la traslucenza e l’adesione sono prioritarie. La sua resistenza è generalmente inferiore a quella della zirconia, ma le sue proprietà ottiche lo rendono altamente adatto ai restauri estetici.
Il CoCr offre una rigidità molto elevata ed è particolarmente indicato per strutture, barre e restauri telescopici. I suoi svantaggi sono l’aspetto metallico e una lavorazione più impegnativa.
La zirconia occupa una posizione intermedia tra questi materiali. A seconda del grado selezionato, può privilegiare la resistenza meccanica o l’estetica, pur rimanendo adatta a un’efficiente produzione digitale.
La zirconia non è un unico materiale, bensì una famiglia di ceramiche dentali con diversi rapporti tra resistenza e traslucenza.
Il 3Y-TZP offre le prestazioni meccaniche più elevate, il 4Y combina resistenza ed estetica migliorata, mentre il 5Y offre una maggiore traslucenza per le indicazioni estetiche. I grezzi multistrato ampliano ulteriormente queste possibilità integrando gradienti ottici e, in alcuni sistemi, anche meccanici all’interno di un unico materiale.
Il successo della lavorazione dipende dall’intero flusso di lavoro CAD/CAM: il grezzo giusto, gli strumenti adeguati, le strategie di fresatura validate e il corretto programma di sinterizzazione contribuiscono tutti al risultato finale.
Per i laboratori odontotecnici, questa versatilità rende la zirconia uno dei materiali più importanti per la realizzazione digitale di corone, ponti e restauri protesici complessi.
Domande frequenti:
Qual è la differenza tra la zirconia 3Y, 4Y e 5Y?
La differenza principale sta nel contenuto di ittrio. Aumentando la concentrazione di ittrio si migliora generalmente la traslucenza, ma si riduce la resistenza meccanica. La 3Y è in genere più resistente, mentre la 5Y offre una maggiore traslucenza. La 4Y rappresenta un compromesso tra le due.
La zirconia può essere fresata a secco?
Sì. La zirconia dentale presinterizzata viene comunemente lavorata mediante fresatura a secco. Per una lavorazione efficiente sono importanti un’adeguata aspirazione, utensili specifici per la zirconia e una strategia CAM appropriata.
A quale temperatura viene sinterizzata la zirconia?
Non esiste una temperatura di sinterizzazione universale. A seconda del sistema di zirconia, le temperature finali sono spesso comprese tra circa 1.450 e 1.550 °C. Il programma esatto di riscaldamento, mantenimento e raffreddamento deve sempre seguire le istruzioni del produttore.
È possibile sinterizzare la zirconia con programmi "speed"?
Sì, alcuni materiali in zirconia possono essere lavorati utilizzando programmi rapidi o ad alta velocità. La compatibilità dipende dal materiale, dal forno e dalla geometria del restauro.
Qual è la zirconia più adatta per i ponti?
Per i restauri con ponti si preferisce generalmente una zirconia ad alta resistenza, come la 3Y-TZP o materiali 4Y e multistrato idonei. Il materiale appropriato dipende dalla lunghezza del ponte, dalle dimensioni dei connettori, dalla posizione e dalle indicazioni approvate dal produttore.
